FKP70JC-001-F1
数字压力开关
压力类型
低压型
额定压力范围
-101.3~101.3kPa
设定压力范围
-105.0~105.0kPa
最大耐压力
500kPa
适用气体
非腐蚀性气体，不可燃性气体，符合ISO 8573-1:2010[7:4:4]
显示所有主要功能
面价登录
¥96 CNY
预计可订
可订
您对产品有任何疑问吗? 联系我们.
产品配置
额定压力范围:
-101.3~101.3kPa
-0.101~1.000MPa
型号输出类型:
1PNP
2NPN+1模拟电压输出
2PNP+1模拟电压输出
1NPN+1RS485通讯
2PNP+1模拟电流输出
1NPN
2NPN+1模拟电流输出
配件:
配套看板和金属安装支架
标准金属安装支架
主要特征
下载
产品描述
产品参数
规格参数
规格参数
| 额定压力范围 | -101.3~101.3kPa |
|---|---|
| 型号输出类型 | 1NPN |
| 配件 | 标准金属安装支架 |
同类产品
FKP70BC-010-F1
1176854507264777701
¥117.00

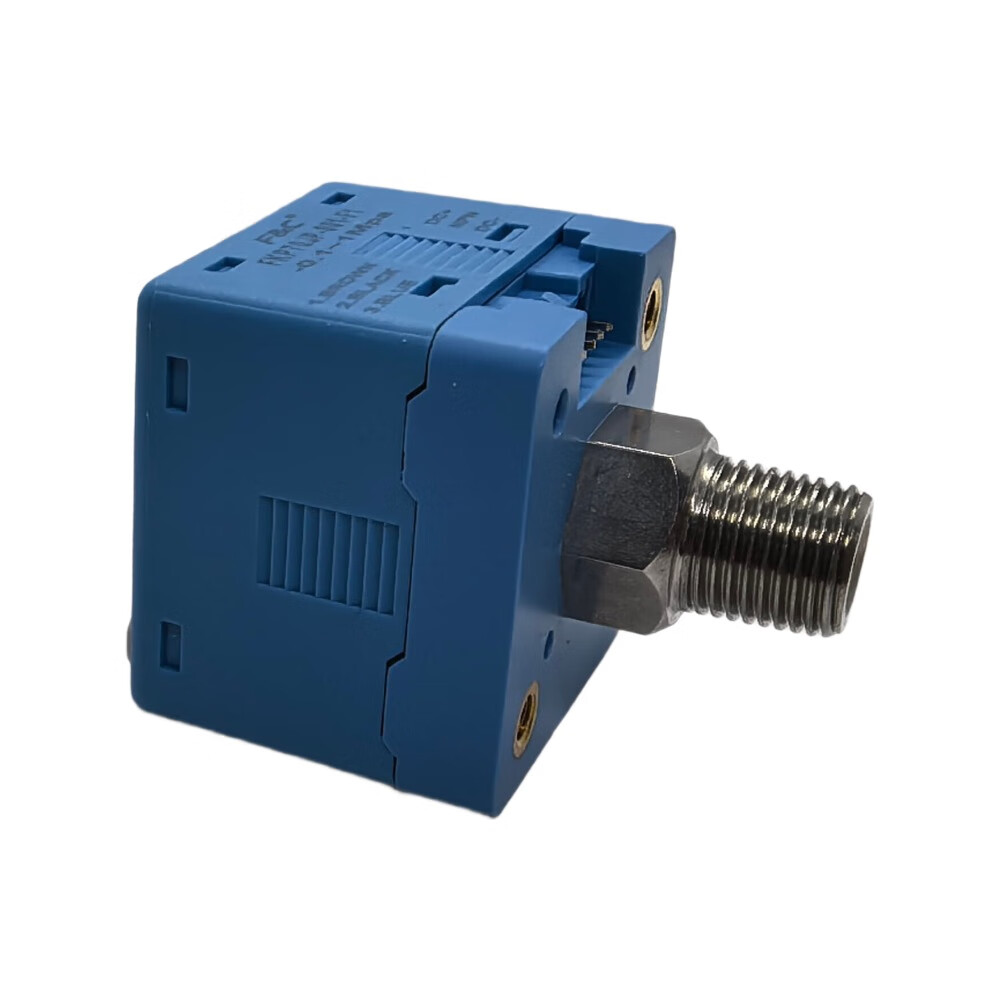

FKP70BC-010-F1-P1
1176854507264777715
¥122.00
FKP70JC-002-F1
1176854507264777712
¥96.00
| 对比项 | FKP70BC-010-F1 | FKP70BC-010-F1-P1 | FKP70JC-002-F1 |
|---|---|---|---|
| 产品描述 | |||
| 产品描述 | 额定压力范围:-101.3~101.3kPa /型号输出类型:2NPN+1模拟电压输出/配件:标准金属安装支架 | 额定压力范围:-101.3~101.3kPa /型号输出类型:2NPN+1模拟电压输出/配件:配套看板和金属安装支架 | 额定压力范围:-101.3~101.3kPa /型号输出类型:1PNP/配件:标准金属安装支架 |
| 机械参数 | |||
| 附件 | 带端子电源线缆1条，说明书1份 | 带端子电源线缆1条，说明书1份 | 带端子电源线缆1条，说明书1份 |
| 耐振动 | X | X | X |
| 拧紧扭矩 | 9.8Nm | 9.8Nm | 9.8Nm |
| 密封环材料 | 优质丁腈 | 优质丁腈 | 优质丁腈 |
| 重量 | 约85g（含电源线缆） | 约85g（含电源线缆） | 约70g（含电源线缆） |
| 耐冲击 | 2000W次 | 2000W次 | 2000W次 |
| 带连接器的导线长 | 2M | 2M | 2M |
| 防护等级 | IP40 | IP40 | IP40 |
| 配件 | 标准金属安装支架 | 配套看板和金属安装支架 | 标准金属安装支架 |
| 接管规格 | 内螺纹：M5 外螺纹：R1/8(亚洲标准，即PT1/8) | 内螺纹：M5 外螺纹：R1/8(亚洲标准，即PT1/8) | 内螺纹：M5 外螺纹：R1/8(亚洲标准，即PT1/8) |

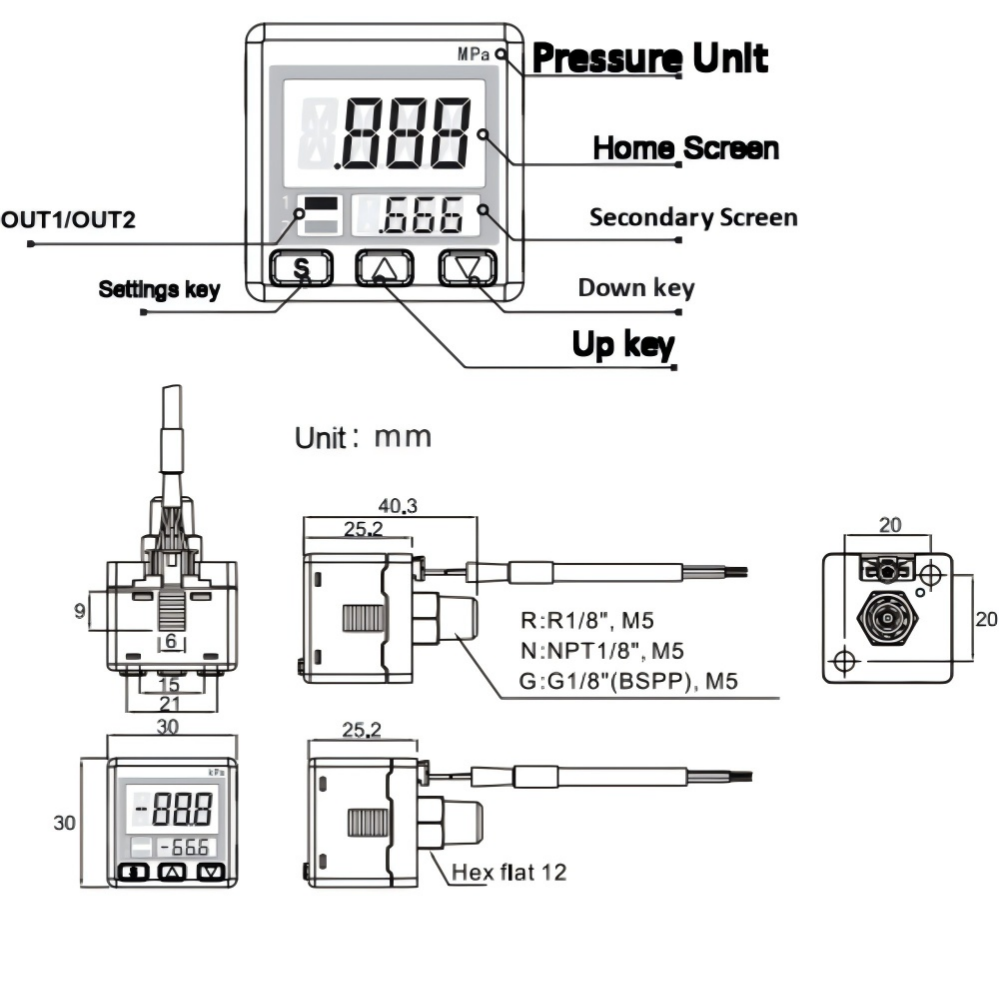

| 外部规格 | 30*30*40.3mm | 30*30*40.3mm | 30*30*40.3mm |
| 过程接口材料 | 不锈钢 | 不锈钢 | 不锈钢 |
| 外壳材料 | 工程塑料 | 工程塑料 | 工程塑料 |
| 证书 | |||
| 认证 | CE | CE | CE |
| SKU属性 | |||
| 额定压力范围 | -101.3~101.3kPa | -101.3~101.3kPa | -101.3~101.3kPa |
| 配件 | 标准金属安装支架 | 配套看板和金属安装支架 | 标准金属安装支架 |
| 型号输出类型 | 2NPN+1模拟电压输出 | 2NPN+1模拟电压输出 | 1PNP |
| 电气参数 | |||
| 消耗电流 | 45mA以下(无负载) | 45mA以下(无负载) | 45mA以下(无负载) |
| 额定压力范围 | -101.3~101.3kPa | -101.3~101.3kPa | -101.3~101.3kPa |
| 电源电压 | 12~24VDC±10% | 12~24VDC±10% | 12~24VDC±10% |

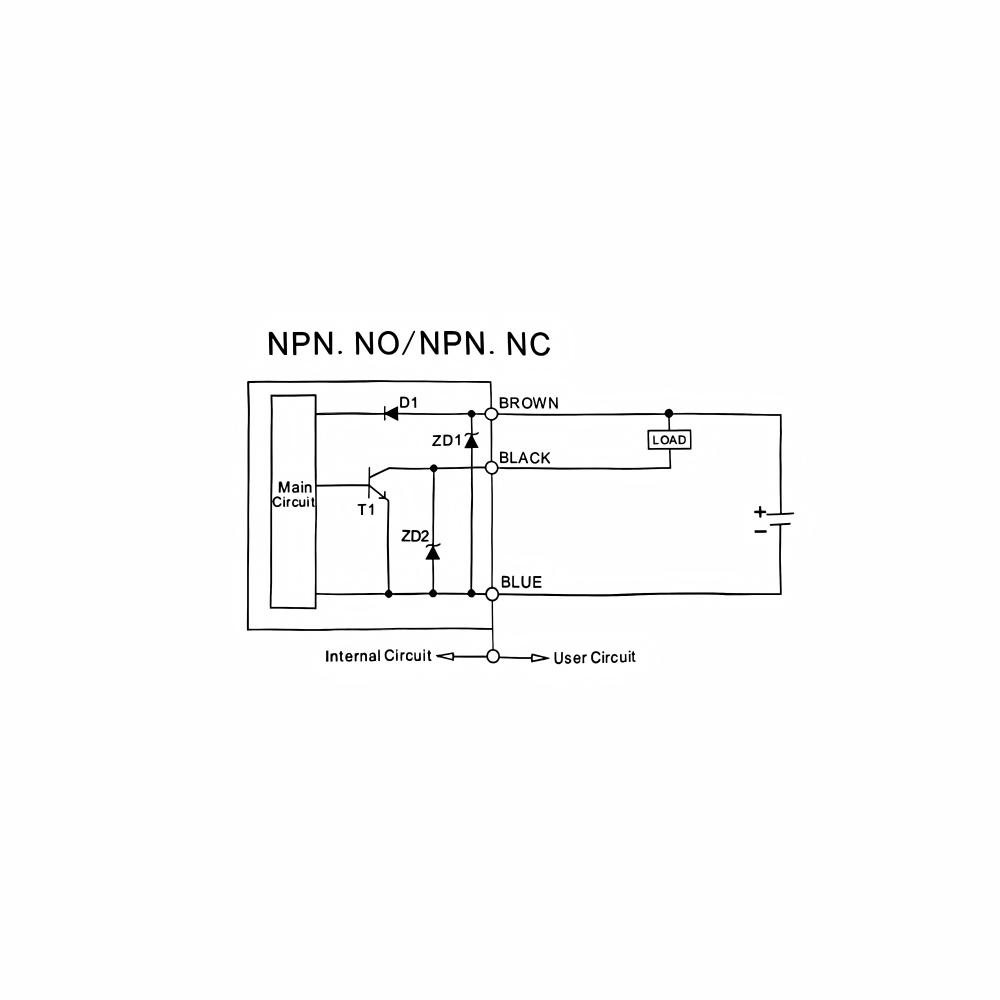

| 比较输出 | NPN集电极开路输出 最大负载电流:100mA 最大供应电压:30VDC 内部压降:1.5V以下 | NPN集电极开路输出 最大负载电流:100mA 最大供应电压:30VDC 内部压降:1.5V以下 | PNP集电极开路输出 最大负载电流:100mA 最大供应电压:24VDC 内部压降:1.5V以下 |
| 不同压力单位下的显示分辨 | kPa：0.1；kgf/cm²：0.001；bar：0.001；psi：0.01；mmHg：0.1；inchHg：1 | kPa：0.1；kgf/cm²：0.001；bar：0.001；psi：0.01；mmHg：0.1；inchHg：1 | kPa：0.1；kgf/cm²：0.001；bar：0.001；psi：0.01；mmHg：0.1；inchHg：1 |
| 型号输出类型 | 2NPN+1模拟电压输出 | 2NPN+1模拟电压输出 | 1PNP |
| 时间稳定性 | 2年 | 2年 | 2年 |
| 过压保护 | 有 | 有 | 有 |
| 电流模拟量输出 | NA | NA | NA |
| 绝缘电阻 | 大于50 MΩ | 大于50 MΩ | 大于50 MΩ |
| MODBUS功能 | 无 | 无 | 无 |
| 电压型模拟量输出 | 输出电压:1~5V±2.5%F.S. 线性:±1%F.S. 输出阻抗:约1KΩ | 输出电压:1~5V±2.5%F.S. 线性:±1%F.S. 输出阻抗:约1KΩ | NA |
| 适用气体 | 非腐蚀性气体，不可燃性气体，符合ISO 8573-1:2010[7:4:4] | 非腐蚀性气体，不可燃性气体，符合ISO 8573-1:2010[7:4:4] | 非腐蚀性气体，不可燃性气体，符合ISO 8573-1:2010[7:4:4] |
| 压力类型 | 低压型 | 低压型 | 低压型 |
| 最大耐压力 | 500kPa | 500kPa | 500kPa |
| 反应时间 | 1.0ms，2.0ms，50ms，100ms，250ms，500ms，2000ms可选 | 1.0ms，2.0ms，50ms，100ms，250ms，500ms，2000ms可选 | 2.0ms，50ms，100ms，250ms，500ms，2000ms可选 |
| 耐电压 | MAX30V | MAX30V | MAX30V |
| 开关动作寿命 | 5年 | 5年 | 5年 |
| 重复精度 | ±0.2%F.S. ±2digits | ±0.2%F.S. ±2digits | ±0.2%F.S. ±2digits |
| 显示 | 3色(红，橙，黄绿)显示(取样率:4次/秒) | 3色(红，橙，黄绿)显示(取样率:4次/秒) | 3色(红，橙，黄绿)显示(取样率:4次/秒) |
| 设定压力范围 | -105.0~105.0kPa | -105.0~105.0kPa | -105.0~105.0kPa |
| 保护回路 | 有 | 有 | 有 |
| 显示精度 | ±2%F.S. ±1digits(使用温度25±3℃) | ±2%F.S. ±1digits(使用温度25±3℃) | ±2%F.S. ±1digits(使用温度25±3℃) |
| 过载保护 | 有 | 有 | 有 |
| 开机延迟时间 | 3S | 3S | 3S |
| 环境参数 | |||
| 使用环境 | 0~50℃（不结露，不结冰）；35~85%RH（无水露） | 0~50℃（不结露，不结冰）；35~85%RH（无水露） | 0~50℃（不结露，不结冰）；35~85%RH（无水露） |
| 保存环境 | -10~50℃（不结露，不结冰）；35~85%RH（无水露） | -10~50℃（不结露，不结冰）；35~85%RH（无水露） | -10~50℃（不结露，不结冰）；35~85%RH（无水露） |
| 温度特性 | ±2%F.S，比较参考温度25℃（0~50℃使用范围内） | ±2%F.S，比较参考温度25℃（0~50℃使用范围内） | ±2%F.S，比较参考温度25℃（0~50℃使用范围内） |
