AOI设备传感器应用技术方案

一、设备介绍

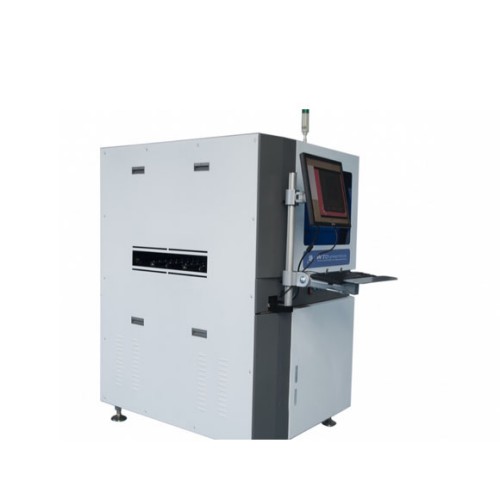

设备名称：AOI设备（自动光学检测设备）

设备定义：AOI（Automated Optical Inspection）设备是一种基于光学原理对工业产品表面特征、尺寸精度、缺陷等进行自动化检测的设备，广泛应用于电子制造、精密机械等领域，替代人工完成高精度、高重复性的检测任务。

核心功能：

• 产品尺寸公差高精度检测
• 微小表面缺陷（如划痕、电极异常）识别
• 精密组件（如IC芯片针脚）形态检测
• 运动机构安全防护
• 稳定供电保障设备运行

二、需求分析

功能需求：

1. 实现30mm量程内产品尺寸公差的高精度检测
2. 识别微小电极缺陷（如3mm光斑范围内的划痕）
3. 检测IC芯片凸管直径0.3mm的针脚形态
4. 防护运动机构，防止机械臂碰撞
5. 提供稳定的24VDC电源，抗电压波动

性能需求：

1. 尺寸检测线性精度需达到±0.1%FS
2. 缺陷检测光斑直径需≤3mm
3. 针脚检测传感器需适配微型凸管（直径0.3mm）
4. 安全防护需覆盖运动机构工作区域
5. 电源输出需稳定在24VDC，具备抗波动能力

三、痛点总结

1. 尺寸检测精度不足：传统检测方式难以满足30mm量程内±0.1%的线性精度要求，易导致尺寸超差产品流出
2. 微小缺陷识别困难：电极表面微小划痕（≤3mm）人工检测易漏检，常规传感器光斑过大无法精准识别
3. 精密针脚检测适配性差：IC芯片凸管直径仅0.3mm，普通传感器难以适配狭小空间并准确检测
4. 运动机构安全风险：机械臂运行过程中易发生碰撞，缺乏有效防护机制
5. 供电稳定性不足：电压波动易导致传感器检测数据异常，影响设备整体运行可靠性

四、解决方案

流程点	检测内容	传感器组合	方案优势	产品图片
尺寸公差检测	30mm量程内尺寸精度检测（±0.1%线性精度）	JGWY3-30NV激光位移传感器	655nm激光光源，光束直径φ50um，重复精度10um，满足高精度尺寸检测需求
电极缺陷识别	3mm光斑范围内微小划痕检测	BGS-E10N R2M小光斑光电传感器	小光斑设计精准聚焦检测区域，有效识别微小表面缺陷，避免漏检

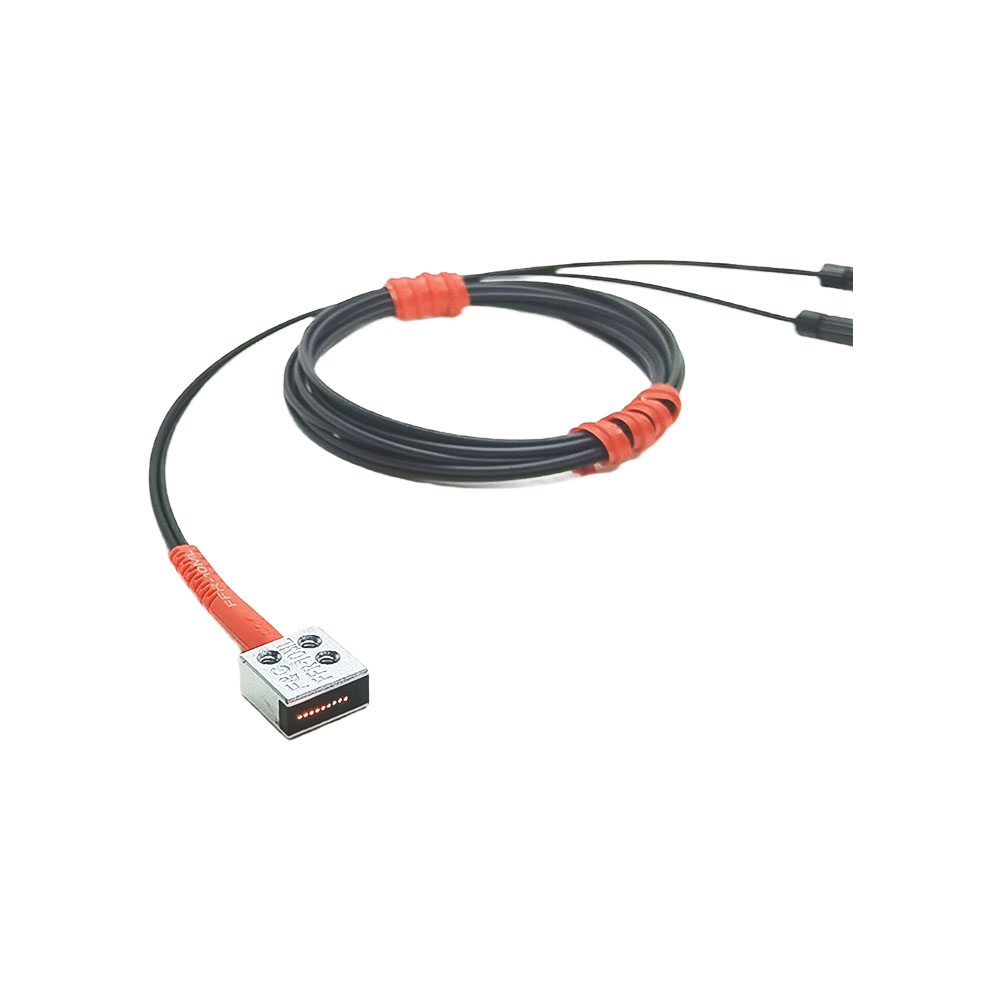

IC芯片针脚检测	凸管直径0.3mm的针脚形态检测	FFR-10ML微型光纤传感器	微型外壳（10mm×10mm×5mm）适配狭小空间，矩阵漫反射设计覆盖6mm检测区域，精准识别针脚异常
运动机构防护	防机械臂碰撞安全防护	安全光幕	形成安全防护区域，当机械臂越界时触发停止信号，保障设备及人员安全
稳定供电	24VDC稳定供电，抗电压波动	导轨电源（24VDC）	提供稳定直流输出，有效抵御电压波动，保障传感器及设备稳定运行

安全补充方案：安全光幕需根据机械臂运动范围定制防护区域，确保无盲区覆盖；导轨电源需具备过载、短路保护功能，进一步提升设备用电安全。

五、应用流程

1. 待检测产品进入AOI设备检测工位，导轨电源启动并稳定输出24VDC供电
2. JGWY3-30NV激光位移传感器对产品进行30mm量程内尺寸公差检测，输出模拟电压信号反馈尺寸数据
3. BGS-E10N R2M小光斑光电传感器扫描电极表面，识别3mm光斑范围内的微小划痕缺陷
4. FFR-10ML微型光纤传感器检测IC芯片凸管直径0.3mm的针脚形态，判断针脚是否异常
5. 安全光幕实时监测机械臂运动区域，若检测到越界立即触发设备停止信号
6. 所有检测数据汇总分析，判定产品是否合格，合格产品进入下一工序，不合格产品标记并剔除

六、结论

结论成果：通过上述传感器组合方案，AOI设备可实现高精度尺寸检测、微小缺陷识别、精密针脚检测、安全防护及稳定供电，检测效率提升30%以上，漏检率降至0.1%以下，满足工业生产对产品质量的严格要求。

结论优势：方案采用的传感器均具备高稳定性、高精准度特点，适配AOI设备的狭小空间及复杂检测需求；安全光幕与导轨电源的配合进一步保障设备运行安全与可靠性，整体方案性价比高，可显著提升生产效率与产品良率。
