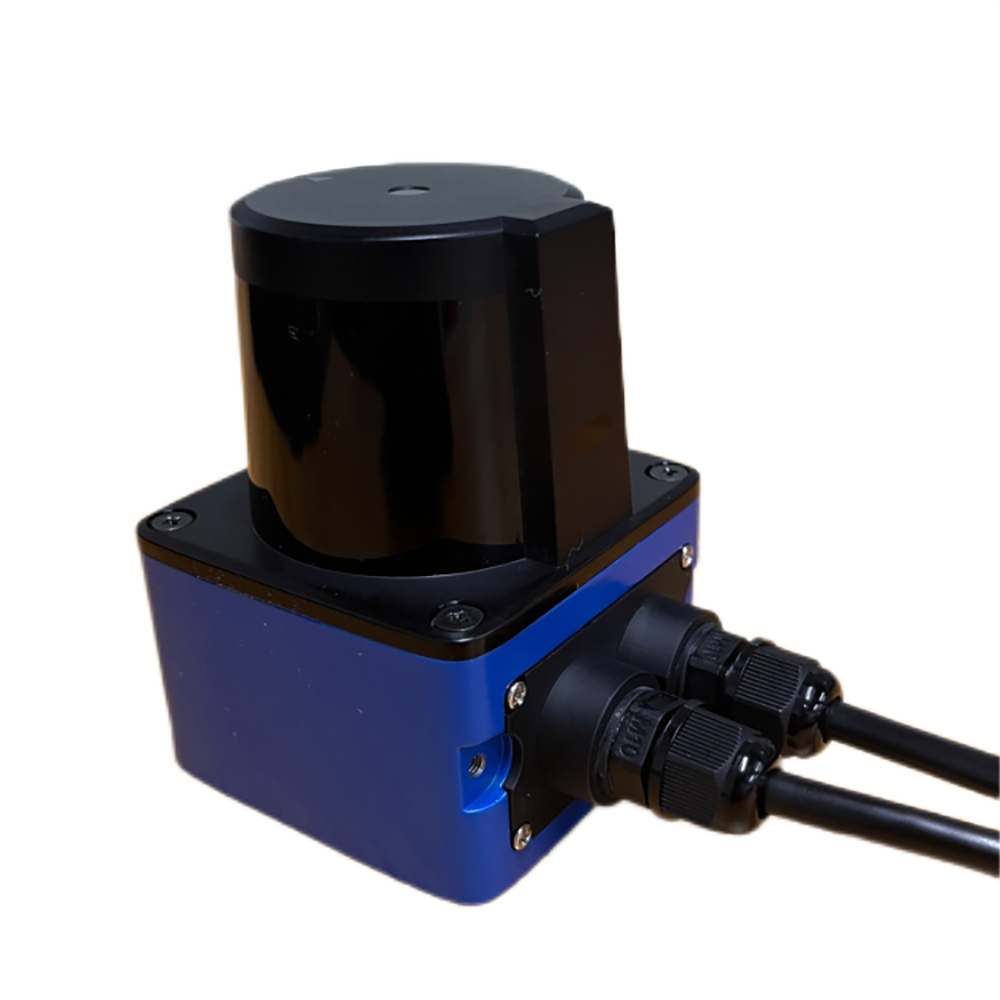

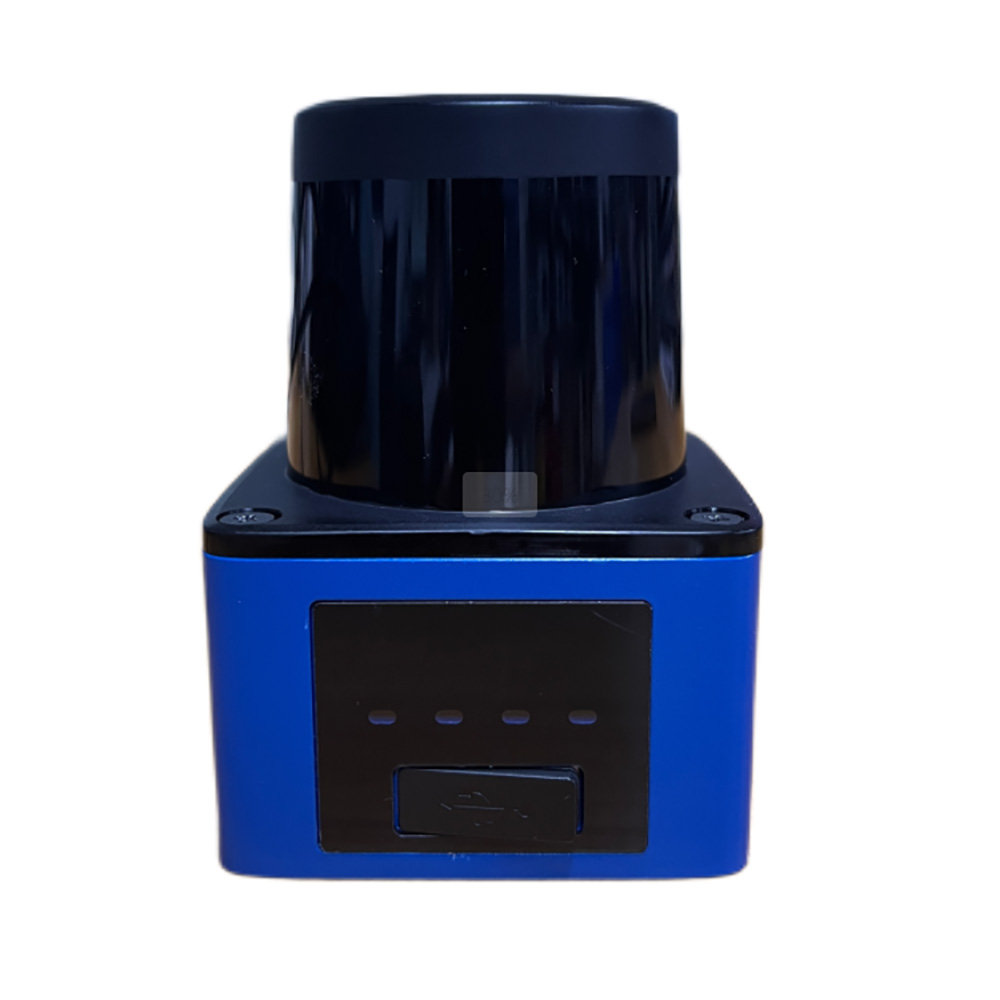

FC-JGLD1-14N
激光雷达
最大量程(90%目标反射率)
14M
最小量程(10%目标反射率)
8M
工作电压
9~36VDC
消耗电流
170mA/12v典型
测量盲区
100mm
显示所有主要功能
面价登录
¥2295 CNY
预计可订
可订
您对产品有任何疑问吗? 联系我们.
产品配置
最大量程(90%目标反射率):
6M
14M
10M
激光束直径:
5mm*20mm@6m
30mm*105mm@14m
25mm*70mm@10m
线性度误差:
30mm*20mm@10m
30mm*20mm@14m
50mm*20mm@6m
连接方式:
接线端子、TYPE-C
接线端子、TYPE-C、网口
主要特征
产品描述
产品参数
规格参数
同类产品
FC-JGLD1-14N
1176854457690719602
¥2295.00
FC-JGLD1-10P
1176854457690719603
¥2295.00
FC-JGLD1-6N
1176854457690719601
¥2160.00
| 对比项 | FC-JGLD1-14N | FC-JGLD1-10P | FC-JGLD1-6N |
|---|---|---|---|
| 产品描述 | |||
| 产品描述 | 最大量程(90%目标反射率):14M/激光束直径:30mm*105mm@14m/线性度误差:30mm*20mm@14m | 最大量程(90%目标反射率):10M/激光束直径:25mm*70mm@10m/线性度误差:30mm*20mm@10m | 最大量程(90%目标反射率):6M/激光束直径:5mm*20mm@6m/线性度误差:50mm*20mm@6m |
| 电气参数 | |||
| 光束直径 | 30mm*105mm@14m | 25mm*70mm@10m | 5mm*20mm@6m |
| 消耗电流 | 170mA/12v典型 | 170mA/12v典型 | 170mA/12v典型 |
| 线性度误差 | 30mm*20mm@14m | 30mm*20mm@10m | 50mm*20mm@6m |
| 通讯接口 | 网口+串口 | 网口+串口 | 网口+串口 |
| 工作电压 | 9~36VDC | 9~36VDC | 9~36VDC |
| 发光光源 | 905nm激光 | 905nm激光 | 905nm激光 |
| 最小量程(10%目标反射率) | 8M | 8M | 5M |
| 测量盲区 | 100mm | 100mm | 100mm |
| 重复精度 | ±20mm | ±20mm | ±20mm |
| 保护电路 | 电源防反接、防浪涌 | 电源防反接、防浪涌 | 电源防反接、防浪涌 |
| 启动时间 | ≤10S | ≤10S | ≤10S |
| 最大量程(90%目标反射率) | 14M | 10M | 6M |
| 功耗 | <2W | <2W | <2W |
| 绝对精度 | ±30mm | ±30mm | ±30mm |
| 采样频率 | 45kHZ | 45kHZ | 45kHZ |
| 扫描频率 | 10-30（10/15/20/25/30）HZ | 10-30（10/15/20/25/30）HZ | 10-30（10/15/20/25/30）HZ |
| 证书 | |||
| 认证 | CE认证 | CE认证 | CE认证 |
| 机械参数 | |||
| 重量 | 370g (含线) | 190g (含线) | 190g (含线) |
| 连接方式 | 接线端子、TYPE-C、网口 | 接线端子、TYPE-C | 接线端子、TYPE-C |
| 防护等级 | IP65 | IP65 | IP65 |
| 激光发散角 | 12~15mrad | 12~15mrad | 12~15mrad |

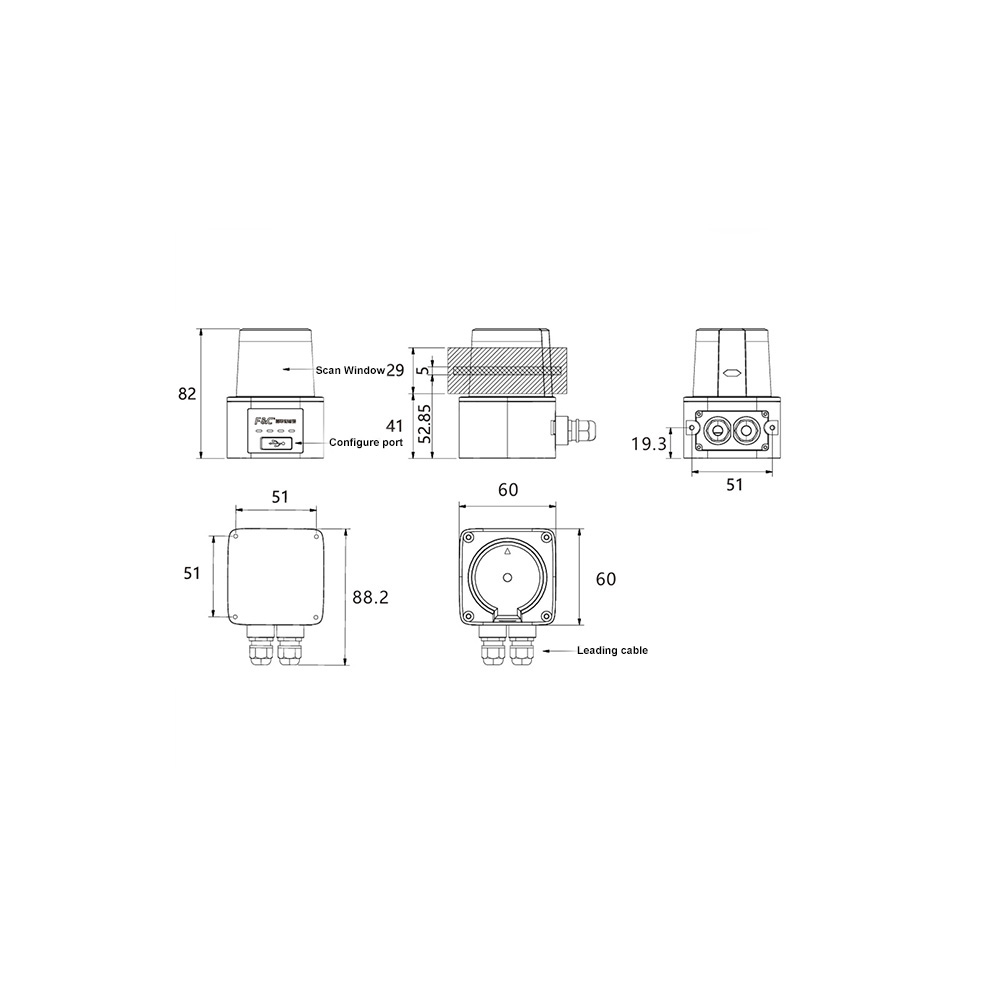

| 外形尺寸 | 60*60*82mm | 50*50*75mm | 60*60*82mm |
| 最小角分辨率 | 最小0.08°（可调） | 最小0.08°（可调） | 最小0.08°（可调） |
| 扫描角度 | 270° | 270° | 270° |
| 保护罩材质 | - | - | PC |
| 装饰件材质 | - | - | PET |
| 密封件材质 | - | - | 硅橡胶 |
| USB胶塞材质 | - | - | PC+ABS+TPE |
| 外壳材质 | - | - | AL6061 |
| SKU属性 | |||
| 最大量程(90%目标反射率) | 14M | 10M | 6M |
| 线性度误差 | 30mm*20mm@14m | 30mm*20mm@10m | 50mm*20mm@6m |
| 连接方式 | 接线端子、TYPE-C、网口 | 接线端子、TYPE-C | 接线端子、TYPE-C |
| 激光束直径 | 30mm*105mm@14m | 25mm*70mm@10m | 5mm*20mm@6m |
| 环境参数 | |||
| 环境光照度 | ＞50000lux | ＞50000lux | ＞80000lux |
| 环境温度 | -15~55℃ | -15~55℃ | -15~55℃ |
| 环境湿度 | ＜85% | ＜85% | ＜85% |
| 耐振动 | 10-55Hz，振幅0.75mm，XYZ各方向2H，50-200Hz，196m/s²（20G），扫频速度2min/循环，XYZ各方向2H | 10-55Hz，振幅0.75mm，XYZ各方向2H，50-200Hz，196m/s²（20G），扫频速度2min/循环，XYZ各方向2H | 10-55Hz，振幅0.75mm，XYZ各方向2H，50-200Hz，196m/s²（20G），扫频速度2min/循环，XYZ各方向2H |
| 存储温度 | -30~75℃ | -30~75℃ | -30~75℃ |
