JGWY6-80NP-S
JGWY6高精度激光位移传感器
测量中心距离
80mm
测量范围
85±20mm
重复精度
2.5um
直线性
±0.1%F.S
温度特性
±0.08%F.S./℃
显示所有主要功能
面价登录
¥4053 CNY
预计可订
可订
您对产品有任何疑问吗? 联系我们.
产品配置
测量中心距离:
80mm
50mm
250mm
120mm
30mm
通信接口:
NA
RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR
主要特征
产品描述
产品参数
规格参数
同类产品
JGWY6-80NP-S
117685434475941103
¥4053.00
JGWY6-80NP-TXXY
117685434475941108
¥3245.00
JGWY6-50NP-S
117685434475941102
¥4055.00
| 对比项 | JGWY6-80NP-S | JGWY6-80NP-TXXY | JGWY6-50NP-S |
|---|---|---|---|
| 产品描述 | |||
| 产品描述 | 测量中心距离:80mm/通信接口:RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR/null:null | 测量中心距离:80mm/通信接口:NA/null:null | 测量中心距离:50mm/通信接口:RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR/null:null |
| 电气参数 | |||
| 多路输入 | 根据输入时间有零设、零设OFF、复位、教导、激光控制 | 根据输入时间有零设、零设OFF、复位、教导、激光控制 | 根据输入时间有零设、零设OFF、复位、教导、激光控制 |
| 消耗电流 | 100mA | 100mA | 100mA |
| 电源电压 | 24VDC±10% | 24VDC±10% | 24VDC±10% |
| 模拟输出 | 模拟电压：0～10.5V(正常时)、11V(报警时)输出抗阻:100Ω 模拟电流：3.2～20.8mA(正常时)、21.6mA(报警时)负载阻抗:300Ω以下 | 模拟电压：0～10.5V(正常时)、11V(报警时)输出抗阻:100Ω 模拟电流：3.2～20.8mA(正常时)、21.6mA(报警时)负载阻抗:300Ω以下 | 模拟电压：0～10.5V(正常时)、11V(报警时)输出抗阻:100Ω 模拟电流：3.2～20.8mA(正常时)、21.6mA(报警时)负载阻抗:300Ω以下 |
| 光束直径 | 0.75*1.25mm | 0.75*1.25mm | 0.5*1mm |
| 激光等级 | 红色半导体激光二级 | 红色半导体激光二级 | 红色半导体激光二级 |
| 短路保护 | 有（自动复位式） | 有（自动复位式） | 有（自动复位式） |
| 重复精度 | 2.5um | 2.5um | 1.5um |
| 光源 | 红色激光655nm | 红色激光655nm | 红色激光655nm |
| 温度特性 | ±0.08%F.S./℃ | ±0.08%F.S./℃ | ±0.08%F.S./℃ |
| 重量 | 本体外壳:PBT、前罩:丙烯、电缆:PVC | 本体外壳:PBT、前罩:丙烯、电缆:PVC | 本体外壳:PBT、前罩:丙烯、电缆:PVC |
| 输出模式 | NPN PNP可调 | NPN PNP可调 | NPN PNP可调 |
| 直线性 | ±0.1%F.S | ±0.1%F.S | ±0.1%F.S |

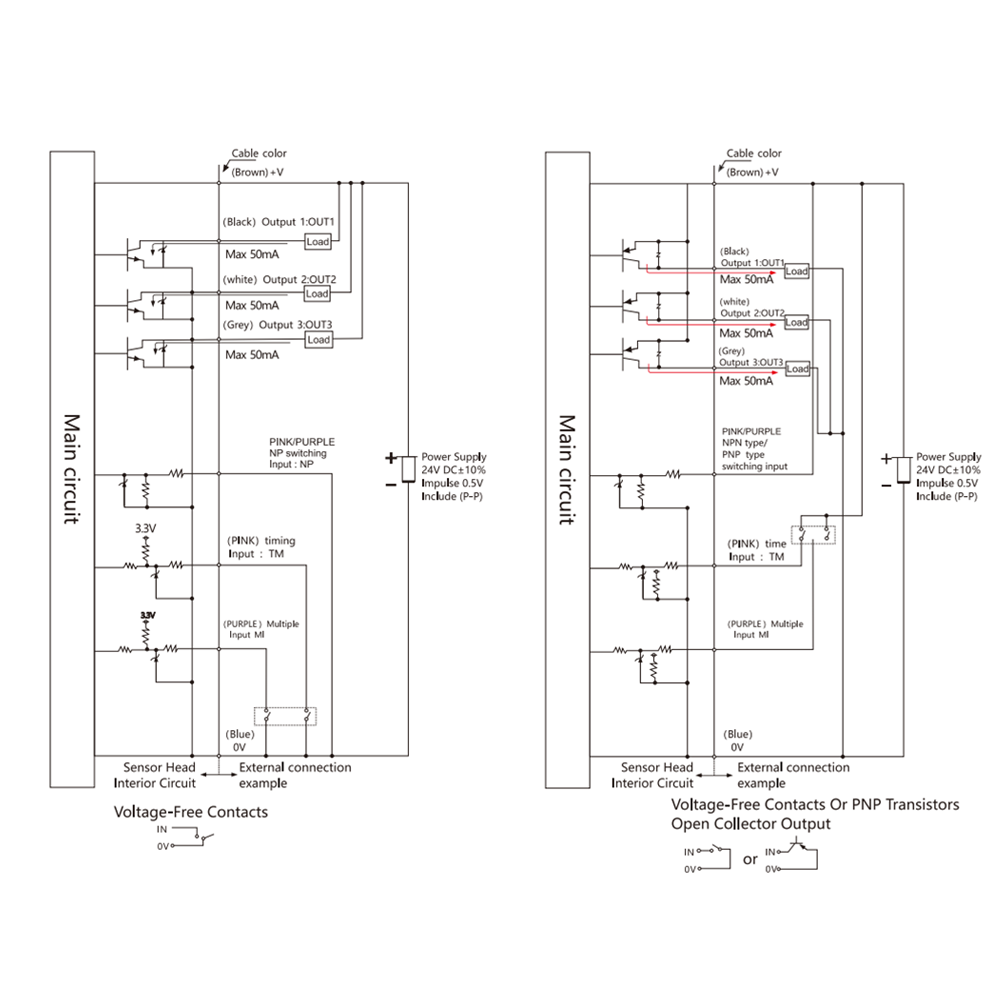

| 同步输入 | 选择NPN输出时:连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时:连接外部电源+极时动作，或连接过程中动作(随设定而异) | 选择NPN输出时:连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时:连接外部电源+极时动作，或连接过程中动作(随设定而异) | 选择NPN输出时:连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时:连接外部电源+极时动作，或连接过程中动作(随设定而异) |
| 反向保护 | 有 | 有 | 有 |
| 测量中心距离 | 80mm | 80mm | 50mm |
| 测量范围 | 85±20mm | 85±20mm | 50±10mm |
| 响应时间 | 200um、500um、1ms、2ms可调 | 200um、500um、1ms、2ms可调 | 200um、500um、1ms、2ms可调 |
| 输出动作 | ON时输出开路 | ON时输出开路 | ON时输出开路 |
| 通信接口 | RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR | NA | RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR |
| NP切换输入 | 连接0V时:NPN输出动作 连接电源用24VDC时:PNP输出动作 | 连接0V时:NPN输出动作 连接电源用24VDC时:PNP输出动作 | 连接0V时:NPN输出动作 连接电源用24VDC时:PNP输出动作 |
| 残余电压 | NPN<2V,PNP<2.8V | NPN<2V,PNP<2.8V | NPN<2V,PNP<2.8V |
| 证书 | |||
| 认证 | CE认证 | CE认证 | CE认证 |
| 机械参数 | |||
| 耐冲击 | 耐久500m/s2(约50G) XYZ各方向3次 | 耐久500m/s2(约50G) XYZ各方向3次 | 耐久500m/s2(约50G) XYZ各方向3次 |
| 耐振动 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 |
| 材质 | 本体外壳:PBT、前罩:丙烯、电缆:PVC | 本体外壳:PBT、前罩:丙烯、电缆:PVC | 本体外壳:PBT、前罩:丙烯、电缆:PVC |

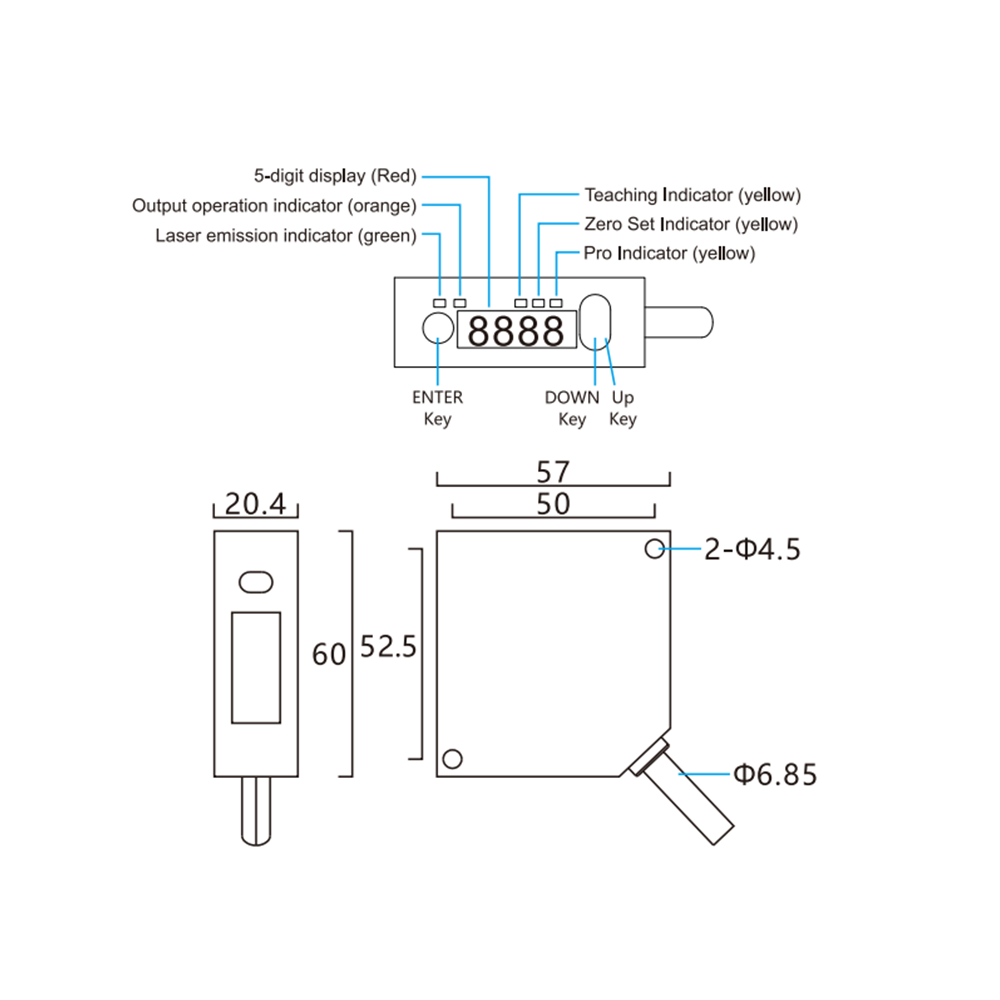

| 尺寸 | 20.4*57*60mm | 20.4*57*60mm | 20.4*57*60mm |
| 绝缘电阻 | 20MQ以上 DC250V高阻表测量值所有端子与外壳之间 | 20MQ以上 DC250V高阻表测量值所有端子与外壳之间 | 20MQ以上 DC250V高阻表测量值所有端子与外壳之间 |
| 防护等级 | IP67 | IP67 | IP67 |
| 数字显示屏 | 红色发光二极管 符号和5位显示 | 红色发光二极管 符号和5位显示 | 红色发光二极管 符号和5位显示 |
| 紧固扭矩 | 0.8N.m以下 | 0.8N.m以下 | 0.8N.m以下 |
| 耐电压 | AC1000V 1分钟 | AC1000V 1分钟 | AC1000V 1分钟 |
| 指示灯 | 激光投光指示灯（绿）+报警指示灯（橙）+输出指示灯（黄） | 激光投光指示灯（绿）+报警指示灯（橙）+输出指示灯（黄） | 激光投光指示灯（绿）+报警指示灯（橙）+输出指示灯（黄） |
| 形状 | 方形 | 方形 | 方形 |
| SKU属性 | |||
| 通信接口 | RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR | NA | RS-422或RS-485 波特率：9600/19200/38400/115200bps数据长8bit、结局位长1bit、奇偶校验无、BCC有、数据区分：CR |
| 测量中心距离 | 80mm | 80mm | 50mm |
| 环境参数 | |||
| 环境温度 | -10～45℃(不可结霜，结冰) | -10～45℃(不可结霜，结冰) | -10～45℃(不可结霜，结冰) |
| 使用标高 | 2.000m以下 | 2.000m以下 | 2.000m以下 |
| 存储湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 |
| 环境湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 |
| 污损度 | 2 | 2 | 2 |
| 使用环境照度 | 白炽灯：3000Lx以下 | 白炽灯：3000Lx以下 | 白炽灯：3000Lx以下 |
| 存储温度 | -20～60℃(不可结霜，结冰) | -20～60℃(不可结霜，结冰) | -20～60℃(不可结霜，结冰) |
