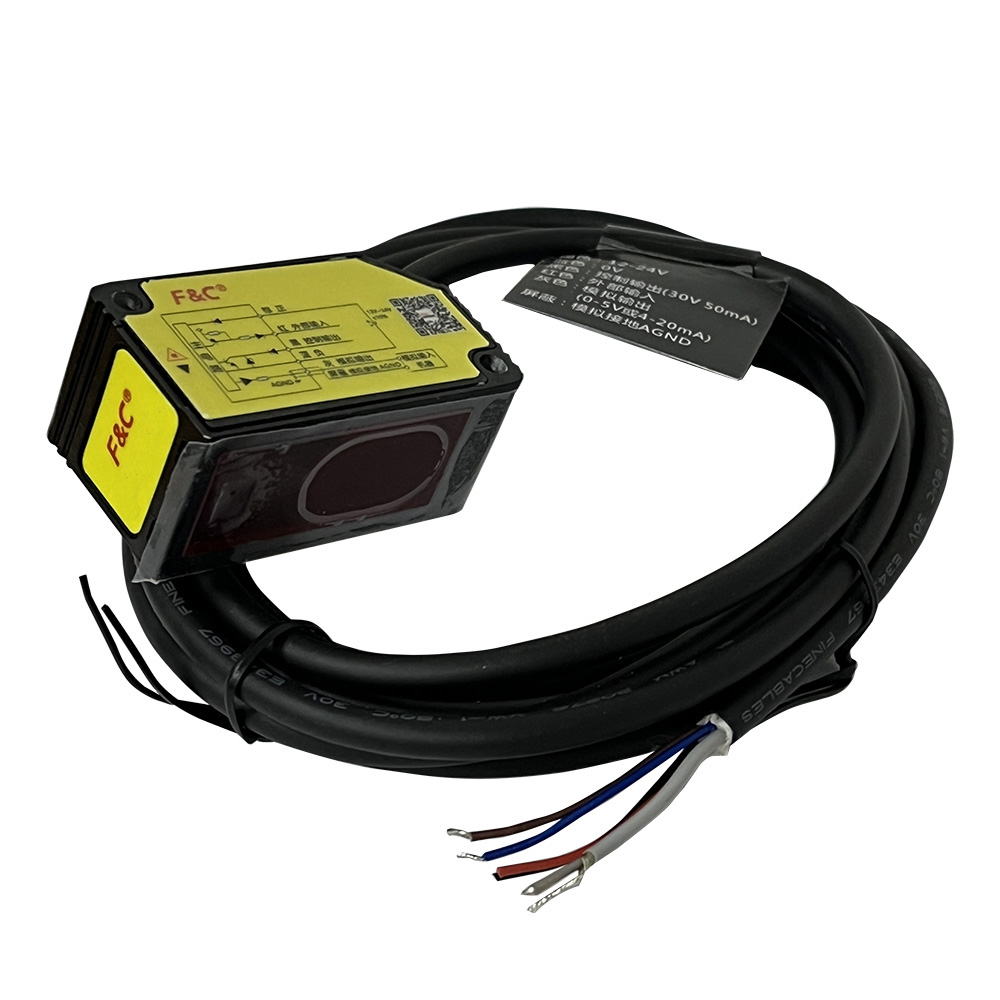

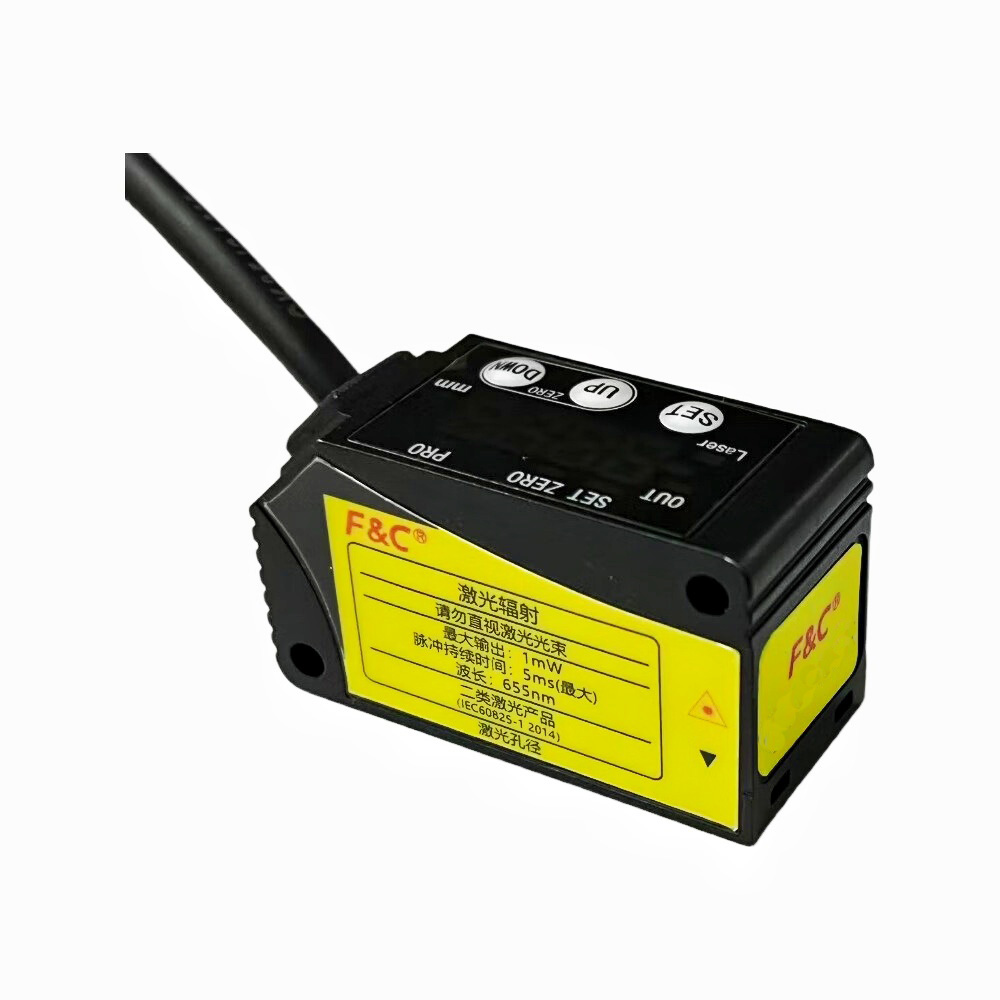

JGWY3-50NV
JGWY3经济款激光位移传感器
测量中心距离
50mm
测量范围
±15mm
重复精度
30um
直线性
±0.1%FS
温度特性
0.03%F.S./℃
显示所有主要功能
面价登录
¥1113 CNY
预计可订
可订
您对产品有任何疑问吗? 联系我们.
产品配置
测量中心距离:
50mm
200mm
400mm
100mm
700mm
30mm
输出模式:
NPN+模拟电压
PNP+模拟电压
NPN+RS485
PNP+RS485
NPN+模拟电流
主要特征
产品描述
产品参数
规格参数
同类产品
JGWY3-50NV
1176854343647526923
¥1113.00
JGWY3-50N/485
1176854343647526902
¥1113.00
JGWY3-50PV
1176854343647526917
¥1140.00
| 对比项 | JGWY3-50NV | JGWY3-50N/485 | JGWY3-50PV |
|---|---|---|---|
| 产品描述 | |||
| 产品描述 | 测量中心距离:50mm/输出模式:NPN+模拟电压/null:null | 测量中心距离:50mm/输出模式:NPN+RS485/null:null | 测量中心距离:50mm/输出模式:PNP+模拟电压/null:null |
| 电气参数 | |||
| 消耗电流 | ＜100mA | ＜100mA | ＜100mA |
| 电源电压 | 24VDC±10% | 24VDC±10% | 24VDC±10% |
| 光束直径 | 约φ70um | 约φ70um | 约φ70um |
| 模拟输出 | 模拟电压：0V～5V(正常时)、+5.2V(警报时) 输出阻抗:100Ω | NA | 模拟电压：0V～5V(正常时)、+5.2V(警报时) 输出阻抗:100Ω |
| 激光等级 | 红色半导体激光二级 | 红色半导体激光二级 | 红色半导体激光二级 |
| 短路保护 | 有 | 有 | 有 |
| 重复精度 | 30um | 30um | 30um |
| 光源 | 655nm激光 | 655nm激光 | 655nm激光 |
| 温度特性 | 0.03%F.S./℃ | 0.03%F.S./℃ | 0.03%F.S./℃ |

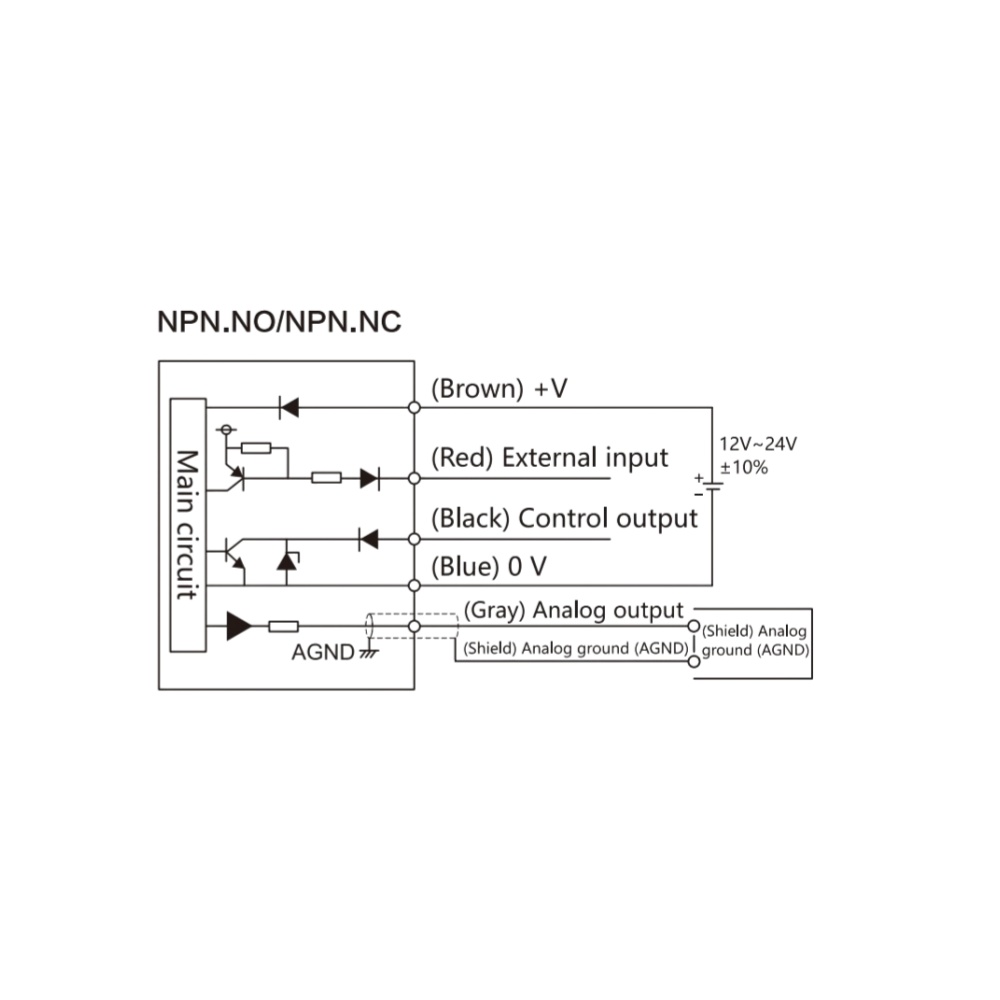

| 输出模式 | NPN+模拟电压 | NPN+RS485 | PNP+模拟电压 |
| 直线性 | ±0.1%FS | ±0.1%FS | ±0.1%FS |
| 测量中心距离 | 50mm | 50mm | 50mm |
| 反向保护 | 有 | 有 | 有 |
| 测量范围 | ±15mm | ±15mm | ±15mm |
| 响应时间 | 1.5ms/5ms/10ms可切换 | 1.5ms/5ms/10ms可切换 | 1.5ms/5ms/10ms可切换 |
| 输出动作 | 入光时ON/非入光时ON 可切换 | 入光时ON/非入光时ON 可切换 | 入光时ON/非入光时ON 可切换 |
| 残余电压 | <1.5V | <1.5V | <1.5V |
| 证书 | |||
| 认证 | CE认证 | CE认证 | CE认证 |
| 机械参数 | |||
| 连接线规格 | 4.0五芯线2M柔软线 | 4.0五芯线2M柔软线 | 4.0五芯线2M柔软线 |
| 耐振动 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 | 耐久10hz～55hz 周期1分钟 双振幅1.5mm XYZ各方向2小时 |
| 电缆延长 | 0.3㎜²5芯复合电缆 最长延长至10m | 0.3㎜²5芯复合电缆 最长延长至10m | 0.3㎜²5芯复合电缆 最长延长至10m |
| 绝缘阻抗 | ≥50MΩ(充电部与外壳之间) | ≥50MΩ(充电部与外壳之间) | ≥50MΩ(充电部与外壳之间) |
| 重量 | 约35g（不含电缆）、约85g（含电缆） | 约35g（不含电缆）、约85g（含电缆） | 约35g（不含电缆）、约85g（含电缆） |
| 耐冲击 | 耐久500m/s2(约50G) XYZ各方向3次 | 耐久500m/s2(约50G) XYZ各方向3次 | 耐久500m/s2(约50G) XYZ各方向3次 |
| 连接方式 | 直出线式 | 直出线式 | 直出线式 |

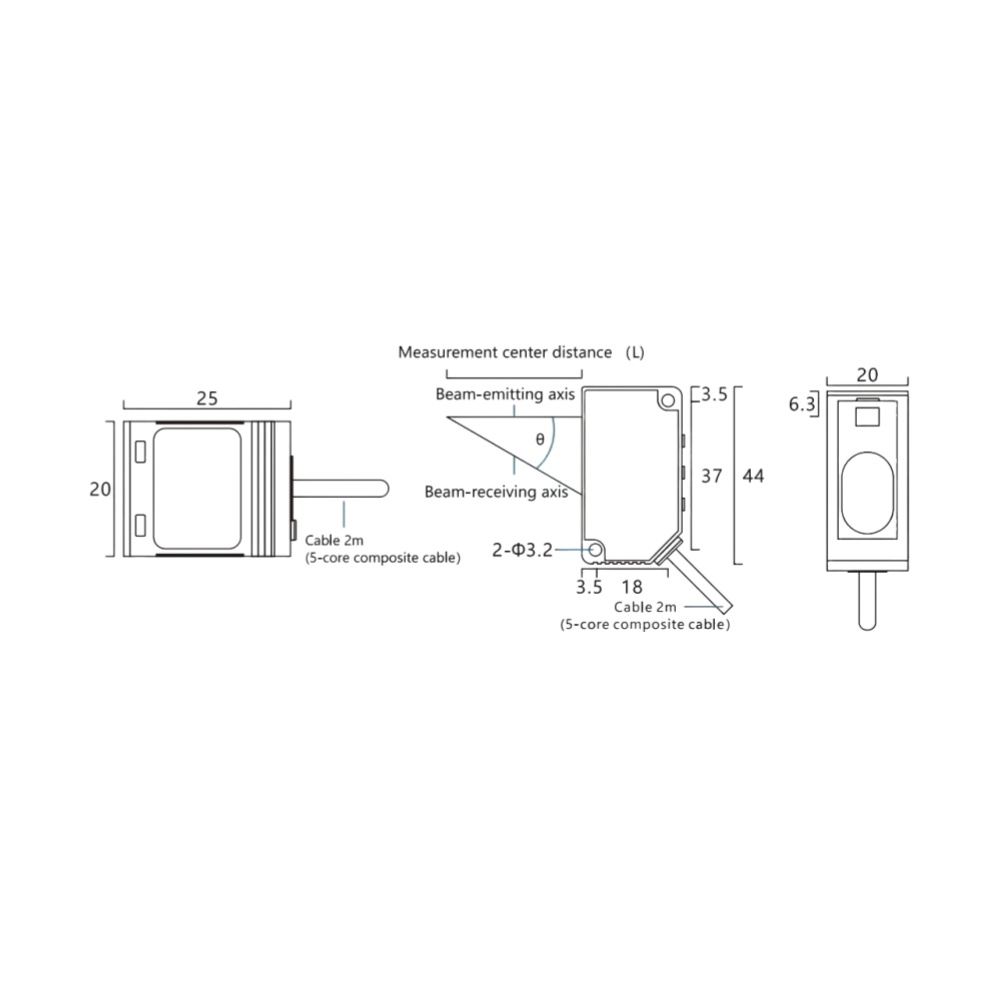

| 尺寸 | 20*25*44mm | 20*25*44mm | 20*25*44mm |
| 材质 | 本体外壳：铝铸件、前面盖板：丙烯基 | 本体外壳：铝铸件、前面盖板：丙烯基 | 本体外壳：铝铸件、前面盖板：丙烯基 |
| 防护等级 | IP67 | IP67 | IP67 |
| 通信接口 | NA | RS-485 | NA |
| 指示灯 | 输出动作指示灯(橙)+激光放射指示灯(绿)+调零指示灯(黄)+教导指示灯(黄)+PRO指示灯(黄) | 输出动作指示灯(橙)+激光放射指示灯(绿)+调零指示灯(黄)+教导指示灯(黄)+PRO指示灯(黄) | 输出动作指示灯(橙)+激光放射指示灯(绿)+调零指示灯(黄)+教导指示灯(黄)+PRO指示灯(黄) |
| 形状 | 方形 | 方形 | 方形 |
| SKU属性 | |||
| 输出模式 | NPN+模拟电压 | NPN+RS485 | PNP+模拟电压 |
| 测量中心距离 | 50mm | 50mm | 50mm |
| 环境参数 | |||
| 环境温度 | -10～45℃(不可结霜，结冰) | -10～45℃(不可结霜，结冰) | -10～45℃(不可结霜，结冰) |
| 使用标高 | 2000m以下 | 2000m以下 | 2000m以下 |
| 存储湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 |
| 环境湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 | 35～85%HR相对湿度 |
| 污损度 | 2 | 2 | 2 |
| 使用环境照度 | 白炽灯：3000Lx以下 | 白炽灯：3000Lx以下 | 白炽灯：3000Lx以下 |
| 存储温度 | -20～60℃(不可结霜，结冰) | -20～60℃(不可结霜，结冰) | -20～60℃(不可结霜，结冰) |
