FGSM20-10NSC
超薄型区域检测光幕
检测方式
侧面对射
检测距离
1500mm
工作电压
12～24VDC±10%
消耗电流
＜40mA
渗漏电流
＜0.01mA No Load
显示所有主要功能
面价登录
¥621 CNY
预计可订
可订
您对产品有任何疑问吗? 联系我们.
产品配置
检测方式:
正面对射
侧面对射
检测距离:
1500mm
4000mm
最小检测物:
Φ25.0非透明物体
Φ30.0非透明物体
Φ15.0非透明物体
输出模式:
NPN.NC
PNP.NC
光轴数:
22
44
68
46
24
48
26
28
50
52
30
32
10
54
56
12
34
14
58
36
16
38
18
6
8
60
40
62
20
64
42
86
光轴间距:
40mm
10mm
20mm
检测长度:
410mm
390mm
620mm
370mm
430mm
180mm
140mm
580mm
350mm
740mm
280mm
500mm
260mm
330mm
310mm
100mm
450mm
470mm
490mm
850mm
70mm
380mm
50mm
630mm
130mm
190mm
170mm
210mm
150mm
590mm
570mm
90mm
780mm
940mm
530mm
270mm
290mm
550mm
250mm
510mm
300mm
230mm
110mm
610mm
670mm
主要特征
产品描述
产品参数
规格参数
同类产品
FGSM20-10NSC
117682722665559060
¥621.00
FGSM20-10NSD
117682722665559038
¥675.00
FGSM20-14NSC
117682722665559039
¥907.00
| 对比项 | FGSM20-10NSC | FGSM20-10NSD | FGSM20-14NSC |
|---|---|---|---|
| 电气参数 | |||
| 检测距离 | 1500mm | 1500mm | 1500mm |
| 消耗电流 | ＜40mA | ＜40mA | ＜40mA |
| 反应时间 | 20ms | 20ms | 20ms |
| 负载电流 | 100mA | 100mA | 100mA |
| 检测方式 | 侧面对射 | 正面对射 | 侧面对射 |
| 工作电压 | 12～24VDC±10% | 12～24VDC±10% | 12～24VDC±10% |
| 发光光源 | 850nm红外调制光 | 850nm红外调制光 | 850nm红外调制光 |
| 最小检测物 | Φ25.0非透明物体 | Φ25.0非透明物体 | Φ25.0非透明物体 |
| 调节距离范围 | 不可调 | 不可调 | 不可调 |
| 重复精度 | ＜2%检测距离 | ＜2%检测距离 | ＜2%检测距离 |
| 标准检测物 | Φ25.0非透明物体 | Φ25.0非透明物体 | Φ25.0非透明物体 |
| 绝缘阻抗 | >100MΩ | >100MΩ | >100MΩ |
| 保护电路 | 电源反接保护、输出短路保护 | 电源反接保护、输出短路保护 | 电源反接保护、输出短路保护 |
| 输出模式 | NPN.NC | NPN.NC | NPN.NC |
| 指示灯 | 有输出绿灯亮，无输出红灯亮 | 有输出绿灯亮，无输出红灯亮 | 有输出绿灯亮，无输出红灯亮 |
| 渗漏电流 | ＜0.01mA No Load | ＜0.01mA No Load | ＜0.01mA No Load |
| 残余电压 | ＜0.43V | ＜0.43V | ＜0.43V |
| 证书 | |||
| 认证 | CE-LVD/RoHS/CE-EMC | CE-LVD/RoHS/CE-EMC | CE-LVD/RoHS/CE-EMC |
| 机械参数 | |||
| 重量 | 266.6g | 266.6g | 329.8g |
| 光幕总长 | 230mm | 230mm | 310mm |
| 连接线规格 | 4.0两芯2M柔软线+4.0四芯2M柔软线 | 4.0两芯2M柔软线+4.0四芯2M柔软线 | 4.0两芯2M柔软线+4.0四芯2M柔软线 |
| 光轴间距 | 20mm | 20mm | 20mm |
| 连接方式 | 直出线式 | 直出线式 | 直出线式 |
| 光轴数 | 10 | 10 | 14 |
| 检测长度 | 180mm | 180mm | 260mm |
| 防护等级 | IP54 | IP54 | IP54 |

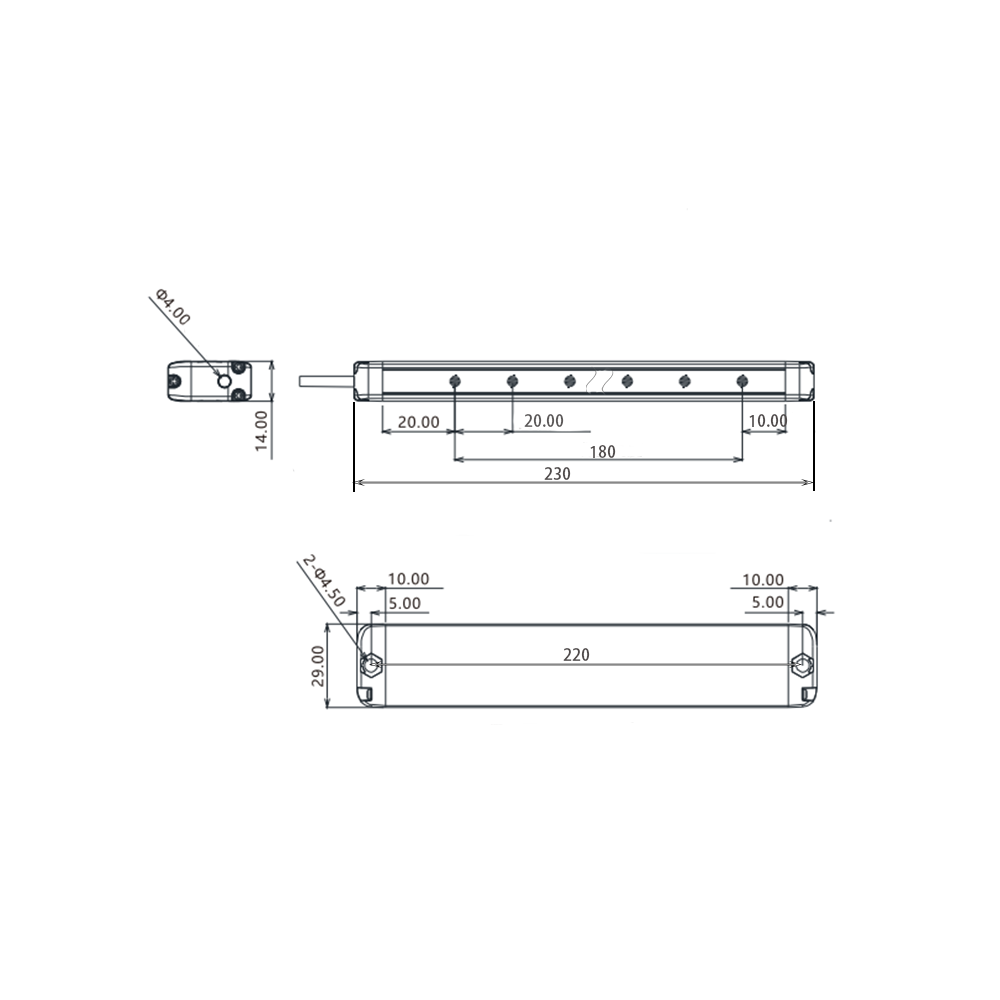

| 外形尺寸 | 230*29*14mm | 230*29*14mm | 310*29*14mm |
| 外壳材质 | 铝合金 | 铝合金 | 铝合金 |
| 平镜材质 | ABS工程塑料 | ABS工程塑料 | ABS工程塑料 |
| SKU属性 | |||
| 检测距离 | 1500mm | 1500mm | 1500mm |
| 输出模式 | NPN.NC | NPN.NC | NPN.NC |
| 光轴间距 | 20mm | 20mm | 20mm |
| 检测方式 | 侧面对射 | 正面对射 | 侧面对射 |
| 光轴数 | 10 | 10 | 14 |
| 检测长度 | 180mm | 180mm | 260mm |
| 最小检测物 | Φ25.0非透明物体 | Φ25.0非透明物体 | Φ25.0非透明物体 |
| 环境参数 | |||
| 环境温度 | -10~55℃(不可结霜，结冰) | -10~55℃(不可结霜，结冰) | -10~55℃(不可结霜，结冰) |
| 冲击耐压 | 1000VDC 50~60HZ 1min(充电部与外壳之间) | 1000VDC 50~60HZ 1min(充电部与外壳之间) | 1000VDC 50~60HZ 1min(充电部与外壳之间) |
| 耐振动 | 无 | 无 | 无 |
| 环境光照度 | 10000LX以下（入射角≤5°） | 10000LX以下（入射角≤5°） | 10000LX以下（入射角≤5°） |
| 安装支架 | 无 | 无 | 无 |
| 环境湿度 | 35~85%HR相对湿度 | 35~85%HR相对湿度 | 35~85%HR相对湿度 |
| 存储温度 | -20~60℃(不可结霜，结冰) | -20~60℃(不可结霜，结冰) | -20~60℃(不可结霜，结冰) |
