倒角机设备传感器应用技术方案

一、设备介绍

设备名称：倒角机

设备定义：倒角机是一种用于对金属、塑料等材料工件的边缘进行倒角加工的自动化设备，通过刀具旋转或工件运动实现边缘的倒角处理，广泛应用于机械制造、汽车零部件、电子元件等行业。

核心功能：

• 对工件边缘进行精确倒角加工，满足不同角度、半径的倒角需求
• 实现工件的自动化定位与输送，提升加工效率
• 监控加工过程中的关键参数，确保加工质量稳定
• 实现加工废料的自动分拣与处理，保障生产环境整洁

二、需求分析

功能需求：

1. 实现工件切割路径的精准定位，适应高速运动场景
2. 实时监控切割深度，确保倒角尺寸精度
3. 检测切割碎屑堆积情况，避免设备卡滞
4. 保护切割头免受碰撞损坏，延长设备使用寿命
5. 触发分拣机械臂自动移走加工废料，实现自动化生产

性能需求：

1. 定位传感器需具备1000mm检测距离，支持高速运动工件的精准定位
2. 位移传感器需达到0.1%线性度，确保切割深度测量精度
3. 碎屑检测传感器需具备400mm穿透粉尘环境的能力，适应恶劣加工环境
4. 接近开关需具备12mm感应距离及短路保护功能，保障设备安全
5. 传感器响应速度需匹配设备加工节拍，无延迟影响生产效率

三、痛点总结

1. 高速运动工件定位不准：传统定位方式难以适应高速运动场景，易导致切割路径偏移，影响倒角精度
2. 切割深度控制精度不足：人工或机械控制方式无法实时监控切割深度，易出现倒角尺寸超差
3. 碎屑堆积影响设备运行：切割过程中产生的碎屑堆积易导致设备卡滞，增加维护成本与停机时间
4. 切割头碰撞风险高：加工过程中切割头易与工件或设备部件碰撞，造成设备损坏与生产中断
5. 废料分拣自动化程度低：人工分拣废料效率低，易造成生产流程卡顿，影响整体生产效率

四、解决方案

流程点	检测内容	传感器组合	方案优势	产品图片
切割路径定位	高速运动工件切割路径精准定位	BRTI-S1000N R2M红光漫反射传感器	1000mm长检测距离，适应高速运动场景，定位精度高
切割深度监控	实时检测倒角切割深度	JGWY3-50NV激光位移传感器	50mm量程，0.1%线性度，测量精度高，响应速度快

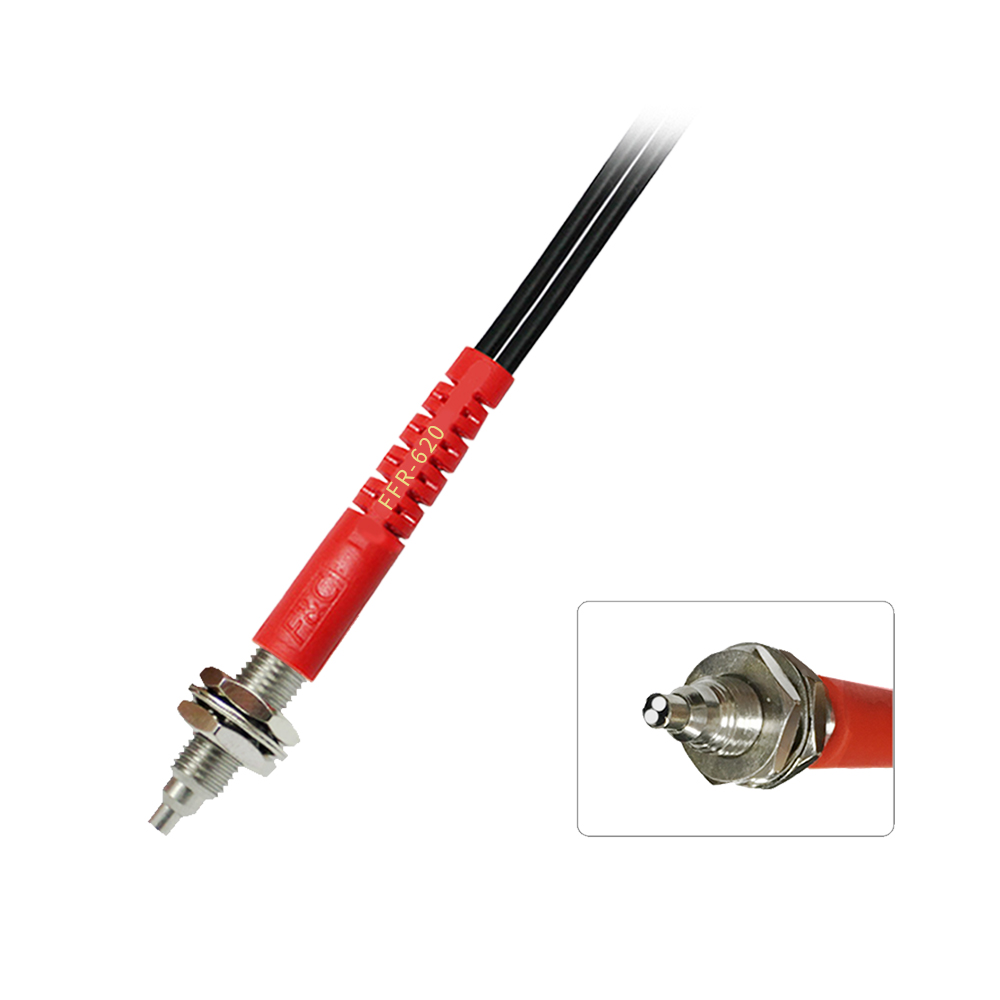

碎屑堆积检测	切割碎屑堆积状态检测	FFR-620（蓝光）光纤传感器	400mm穿透粉尘能力，适应恶劣加工环境，检测稳定

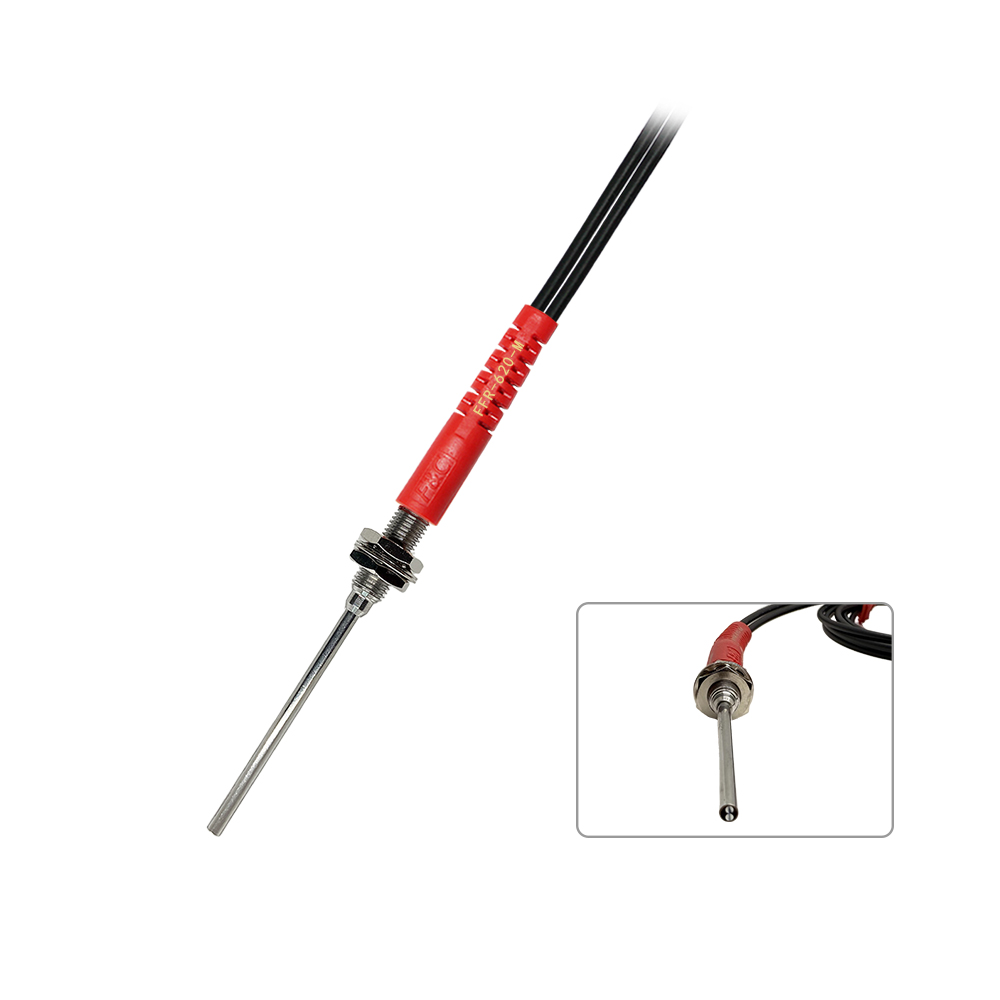

切割头防撞保护	切割头与工件/部件距离检测	F3L-12KS04-N R2M接近开关	12mm感应距离，短路保护功能，有效避免碰撞损坏
废料分拣触发	加工完成信号检测，触发分拣机械臂	DR18TI-S1000N R2M光电传感器	10000mm检测距离，响应速度快，稳定触发分拣动作

安全补充方案：所有传感器均具备短路保护、电源反接保护等功能，配合设备急停系统，形成多重安全防护机制，保障设备与操作人员安全。

五、应用流程

1. 工件上料后，BRTI-S1000N R2M红光漫反射传感器检测工件位置，定位切割路径
2. 切割头启动加工，JGWY3-50NV激光位移传感器实时监控切割深度，反馈数据至控制系统调整切割参数
3. FFR-620（蓝光）光纤传感器持续检测碎屑堆积情况，超过阈值时触发清理机制
4. F3L-12KS04-N R2M接近开关实时监测切割头与周围部件距离，接近安全阈值时触发减速或停止动作
5. 加工完成后，DR18TI-S1000N R2M光电传感器检测工件状态，触发分拣机械臂移走废料
6. 循环进入下一个工件加工流程

六、结论

结论成果：通过本方案传感器的应用，倒角机实现了切割路径精准定位、切割深度实时监控、碎屑堆积智能检测、切割头防撞保护及废料自动分拣，全面提升了设备的自动化水平与加工精度。

结论优势：方案中选用的传感器均具备高稳定性、高精度特性，适应倒角机的恶劣加工环境；各传感器协同工作，形成完整的闭环控制系统，有效解决了传统倒角机的定位不准、精度不足、安全风险高等痛点，显著提升生产效率与产品质量，降低设备维护成本。
