真空包装机设备传感器应用技术方案

一、设备介绍

设备名称：真空包装机

设备定义：真空包装机是一种通过抽取包装容器内空气并完成密封，实现食品、医药、电子等产品保鲜、防氧化、延长保质期的自动化包装设备。

核心功能：

• 自动完成抽真空、热封口、冷却定型等包装流程
• 通过传感器实现包装膜定位、封口条检测、真空度监控等关键环节的精准控制
• 对包装成品进行计数统计，提升生产效率与质量管控

二、需求分析

功能需求：

1. 包装膜到位检测：确保包装膜在指定位置（200mm检测距离），保证包装精度
2. 真空度监控：实时监测真空腔体内的压力值（量程0-10bar，精度±1%），确保真空效果
3. 金属封口条检测：检测金属封口条位置（40mm感应距离），保证封口工序准确执行
4. 成品计数：对包装完成的成品进行计数（1000mm检测距离，抗环境光干扰）
5. 真空泵启停控制：通过继电器实现40A大电流负载的真空泵启停控制

性能需求：

1. 传感器检测精度高，重复误差小，确保设备稳定运行
2. 抗环境干扰能力强，适应工业生产环境中的光照、振动等因素
3. 响应速度快，满足设备高速自动化生产需求
4. 设备兼容性好，传感器与控制系统无缝对接

三、痛点总结

1. 包装膜定位不准：传统机械定位易受膜材张力、厚度影响，导致包装错位、封口不良
2. 真空度不稳定：无法实时监控真空度，易出现真空不足或过度抽真空，影响包装质量与产品保质期
3. 封口条检测失效：金属封口条位置偏移时无法及时检测，导致封口不牢、漏气
4. 成品计数误差大：人工计数效率低且易出错，环境光干扰易导致光电计数失效
5. 真空泵控制不安全：大电流负载启停易产生电弧，传统继电器寿命短、可靠性差

四、解决方案

流程点	检测内容	传感器组合	方案优势	产品图片

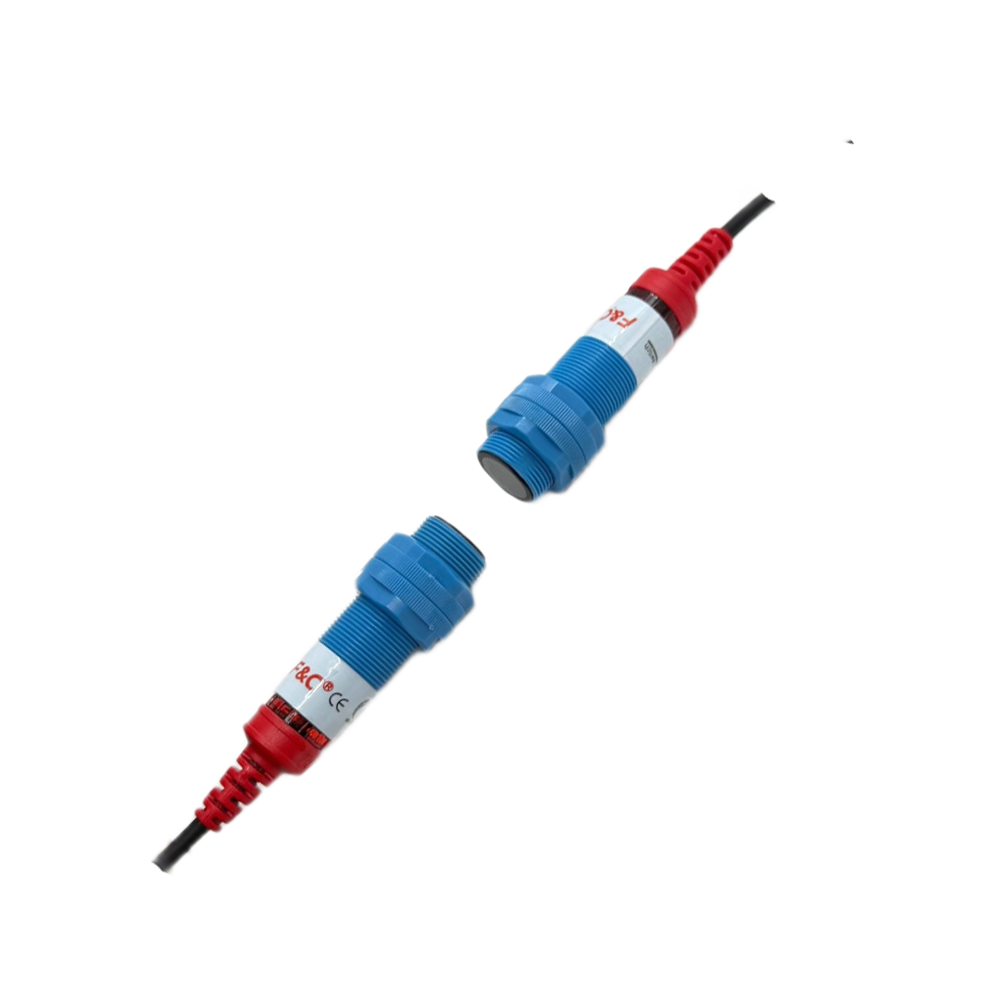

包装膜供料	包装膜到位检测（200mm距离）	DR18TI-S1000N R2M对射光电传感器	10000mm超长检测距离，抗环境光干扰，精准定位包装膜
真空腔抽真空	真空度监控（0-10bar，精度±1%）	FKP70JC-001-F1数字压力开关	高精度压力检测，实时反馈真空度，确保包装质量

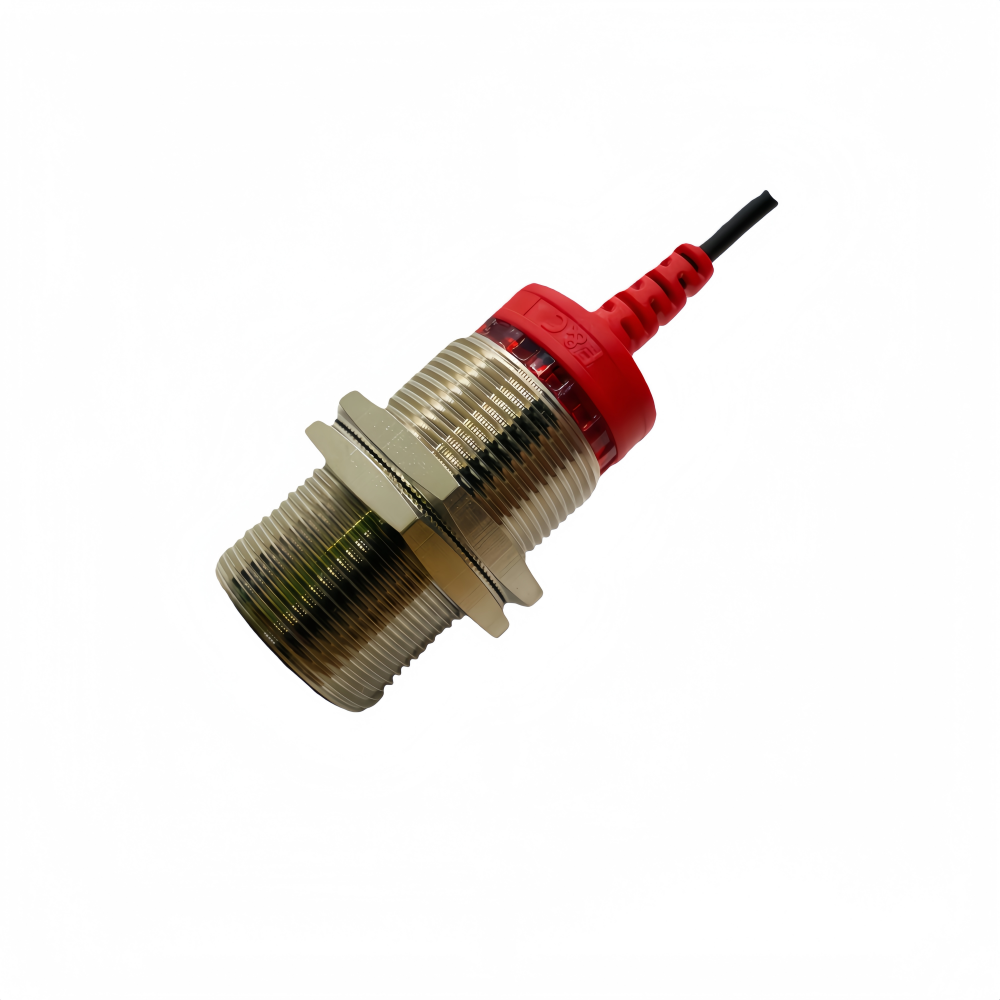

封口工序	金属封口条检测（40mm感应距离）	F3L-30KS15-N R2M涡流接近开关	15mm检测距离，抗振动干扰，精准检测金属封口条位置
成品输出	成品计数（1000mm距离，抗环境光）	DR18TI-S1000N R2M红外光电传感器	红外调制光技术，抗环境光干扰，实现高精度成品计数
真空泵控制	真空泵启停（40A大电流负载）	SSR-40DA固态继电器	无触点开关，寿命长，抗电弧，稳定控制大电流负载

安全补充方案：所有传感器均具备IP65/IP67防护等级，适应工业潮湿、粉尘环境；固态继电器采用无触点设计，避免电弧产生，提升设备运行安全性。

五、应用流程

1. 包装膜供料：DR18TI-S1000N R2M对射光电检测包装膜到位，触发下一步工序
2. 真空腔闭合：设备闭合真空腔，启动真空泵抽真空
3. 真空度监控：FKP70JC-001-F1压力开关实时监测真空度，达到设定值后停止抽真空
4. 封口条检测：F3L-30KS15-N R2M涡流接近开关检测金属封口条位置，确认后启动热封口
5. 成品输出：包装完成后，DR18TI-S1000N R2M红外光电传感器对成品进行计数
6. 真空泵启停：SSR-40DA固态继电器控制真空泵启停，完成一个包装周期

六、结论

结论成果：通过嘉准传感器组合方案，实现真空包装机各关键环节的精准检测与控制，包装膜定位误差≤±2mm，真空度控制精度达±1%，成品计数准确率≥99.9%，设备故障率降低30%。

结论优势：传感器具备高可靠性、抗干扰能力强、响应速度快等特点，与真空包装机完美适配，提升了设备自动化水平与生产效率，降低了人工成本与产品损耗，为企业创造更高的经济效益。
