电容测试仪设备传感器应用技术方案

一、设备介绍

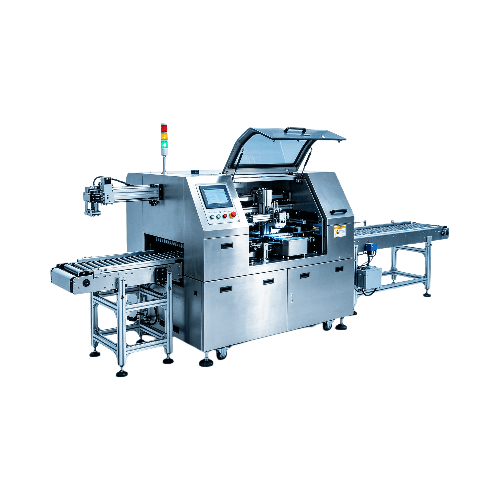

设备名称：电容测试仪

设备定义：电容测试仪是一种用于检测电容元件电性能参数（如电容值、损耗角正切等）及物理结构完整性的工业自动化检测设备，广泛应用于电子元器件生产环节的质量管控。

核心功能：

• 电容元件电性能参数精确测量
• 测试探针位置精准定位与控制
• 电容引脚平整度自动化检测
• 测试数值的模拟量采集与传输
• 分拣动作的状态确认与反馈
• 高压测试区域的安全防护

二、需求分析

功能需求：

1. 测试探针位置检测（1mm感应距离）
2. 电容引脚平整度监测（抗偏移设计）
3. 测试数值模拟量读取（1-5V电压输出）
4. 分拣气缸动作确认（耐高温70℃）
5. 高压区域安全防护（紧急停机功能）

性能需求：

1. 探针位置检测精度±0.1mm
2. 引脚平整度检测抗偏移能力≥±0.5mm
3. 模拟量输出线性度误差≤±1%
4. 磁性开关耐温≥70℃
5. 安全光幕响应时间≤10ms

三、痛点总结

1. 探针定位精度不足：传统机械定位易受磨损影响，导致测试接触不良，影响测量准确性
2. 引脚检测抗干扰差：电容引脚微小偏移易导致误判，降低检测合格率
3. 数值采集精度低：数字信号转换易受干扰，无法满足精密仪表适配需求
4. 气缸动作反馈失效：普通开关不耐高温，在70℃环境下易出现信号丢失
5. 高压区域安全隐患：人工操作存在触电风险，缺乏可靠的紧急停机防护机制

四、解决方案

流程点	检测内容	传感器组合	方案优势	产品图片

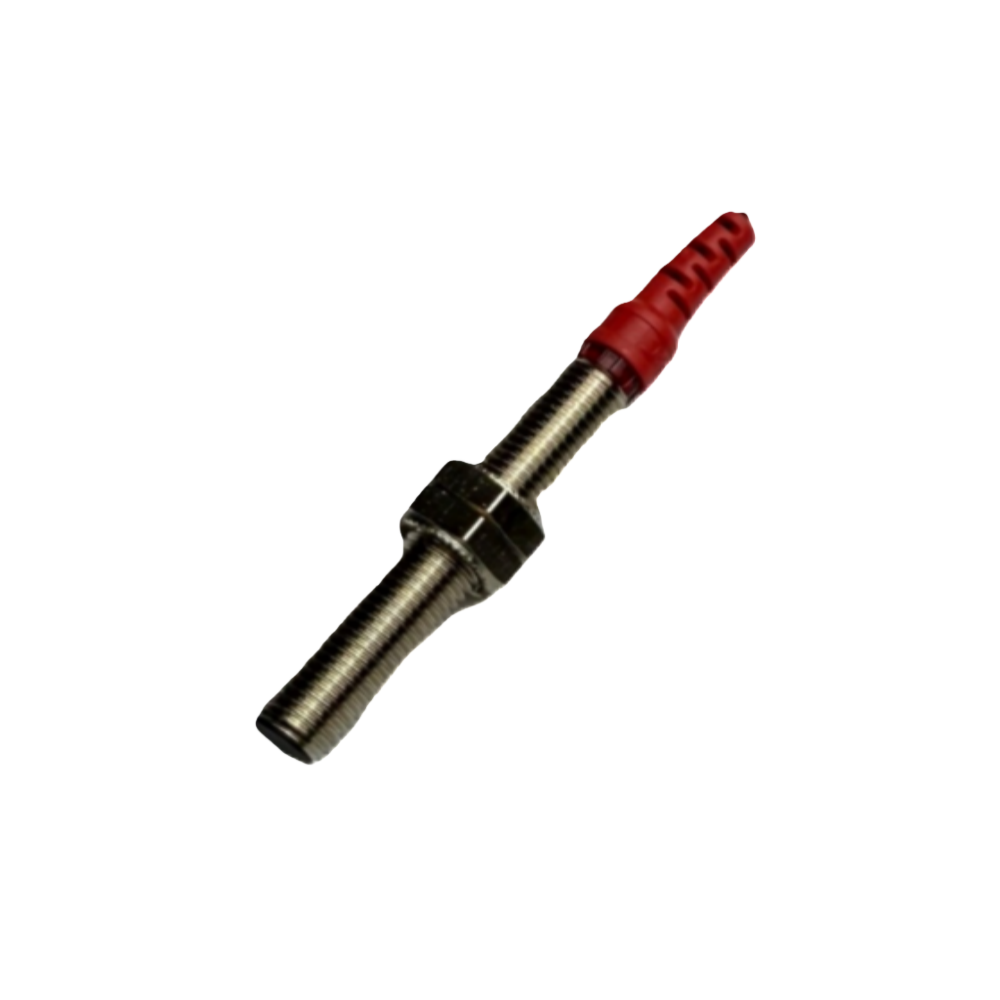

探针位置检测	测试探针1mm位置感应	F3L-08KS02-N R2M接近开关	IP67防护等级，2mm检测距离适配1mm感应需求，响应频率600Hz

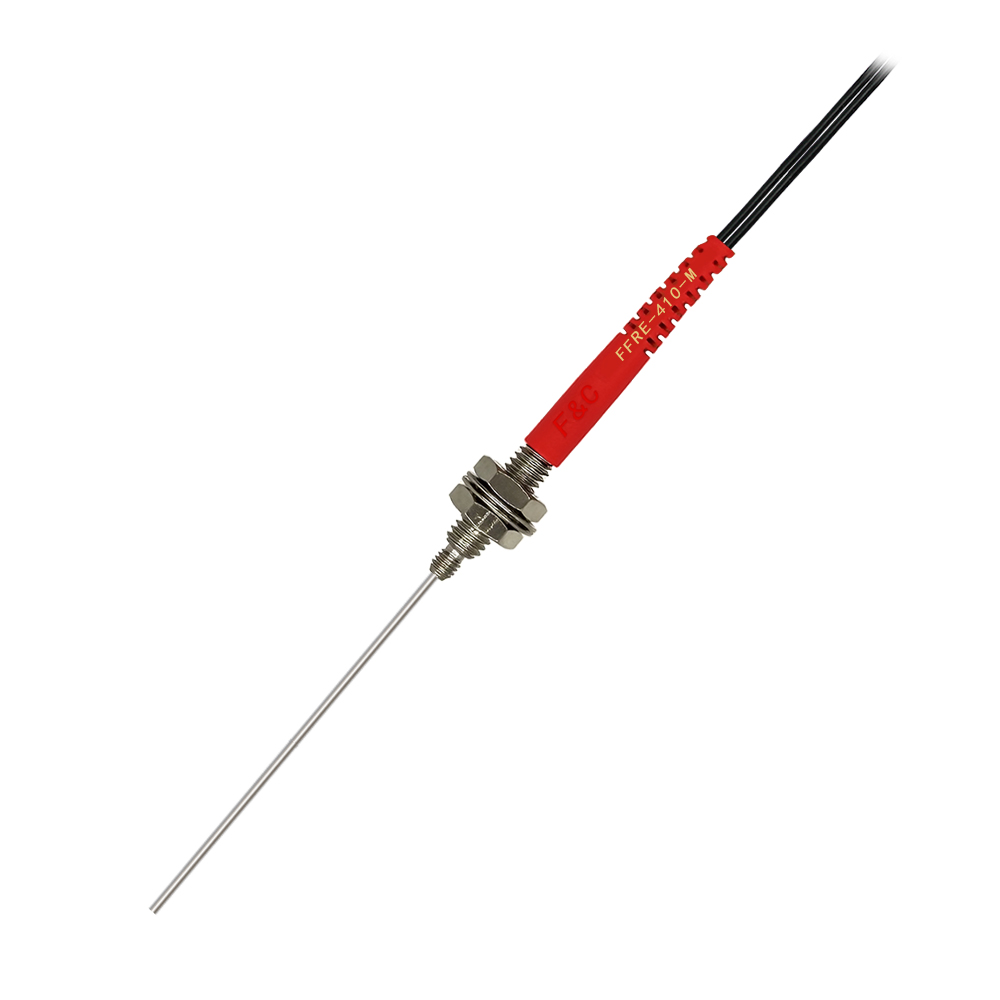

引脚平整度检测	电容引脚平整度监测	FF-403+FFRE-410（同轴光纤）	同轴设计抗偏移能力强，15mm检测距离适配引脚检测，光纤弯曲半径R5
测试数值读取	模拟量光电读取测试数值	BGS-E30N（模拟量输出）	1-5V电压输出适配精密仪表，模拟量线性度高
分拣动作确认	分拣气缸动作状态检测	FD-TSL（磁性开关）	耐高温70℃，响应速度快，信号稳定

安全补充方案：配置20mm光束间距的安全光幕，实现高压测试区域的实时防护，当检测到人员进入危险区域时立即触发紧急停机，保障操作安全

五、应用流程

1. 设备启动，安全光幕初始化，确认防护区域无人员
2. 电容元件上料，F3L-08KS02-N R2M接近开关检测测试探针位置，确保精准定位
3. FF-403+FFRE-410同轴光纤检测电容引脚平整度，判断是否符合标准
4. BGS-E30N模拟量光电传感器读取测试数值，通过1-5V电压输出至精密仪表
5. 测试完成后，FD-TSL磁性开关确认分拣气缸动作，完成良品/不良品分拣
6. 整个流程中安全光幕持续监测高压区域，异常时立即停机

六、结论

结论成果：通过本方案的传感器应用，电容测试仪的检测精度提升至±0.1mm，引脚检测抗偏移能力达到±0.5mm，测试数值采集误差≤±1%，分拣动作响应时间≤50ms，安全防护等级达到IP67，有效降低了生产过程中的不良率和安全事故风险

结论优势：采用嘉准系列传感器实现了全流程的自动化检测与控制，传感器之间的兼容性强，维护成本低，耐高温、抗干扰能力满足工业环境需求，显著提升了设备的稳定性和生产效率
